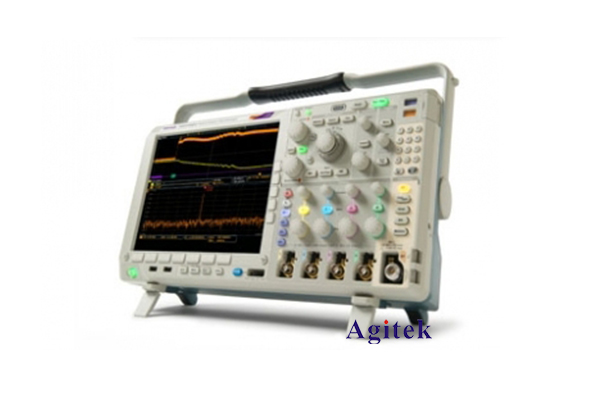

MDO4104B-3 是泰克推出的一款高性能的混合域示波器，為工程師和技術人員提供了強大的測試和分析功能。該示波器集示波器、邏輯分析儀、頻譜分析儀于一體，可以幫助用戶全面分析電路的時域和頻域特性。

性能參數：

- 模擬通道數：4個

- 模擬帶寬：1GHz

- 采樣率：5GS/s

- 分辨率：8位

- 記錄長度：10Mpts

- 邏輯分析儀通道數：16路

主要特性：

1. 集成設計：MDO4104B-3 將示波器、邏輯分析儀和頻譜分析儀集成在一個緊湊的機箱中，用戶可以在一臺儀器上完成多種測試任務，大幅提高工作效率。

2. 高性能模擬通道：4個1GHz帶寬的模擬通道，可以捕獲高速數字電路和模擬電路的瞬態信號。采樣率高達5GS/s，能夠準確還原快速變化的信號。

3. 邏輯分析功能：內置16路邏輯分析儀通道，可以同步采集數字信號，與模擬信號進行關聯分析，為數字電路的調試提供強大支持。

4. 頻譜分析：內置頻譜分析儀功能，可以實時監測系統的頻譜特性，幫助用戶快速定位干擾源和信號完整性問題。

5. 豐富的觸發功能：支持多達23種復雜觸發方式，包括邊沿、脈寬、視頻、總線等，能夠捕獲各種復雜的故障信號。

6. 強大的分析功能：提供 50 多種自動測量功能，內置 FFT、直方圖、眼圖等分析工具，可視化分析電路性能。

7. 人性化的用戶界面：7英寸電容式觸摸屏，配以直觀的圖形界面，操作簡單易上手。支持多點觸控，方便用戶進行縮放、平移等操作。

綜上所述，泰克 MDO4104B-3 混合域示波器憑借其出色的性能參數和豐富的功能，為電子設計人員提供了一站式的測試解決方案，大大提高了工作效率和測試質量。無論是對模擬電路還是數字電路的分析，該示波器都能勝任，是現代電子工程師不可或缺的測試利器。
