OE8101是一款高精度源測量單元（SMU）儀器，即源表，其適用于各種應用場合，如：現代半導體器件，納米器件，電池材料，有機半導體，精密傳感器等。OE8101擁有低噪聲，高精度和高準確性，助力用戶創新。 同時，OE8101集成了易于操作的觸摸屏，交互直觀，使用簡便，入門迅速。且兼容行業通用的SCPI通信協議，編程簡單，方便用戶實現自動化測試分析。

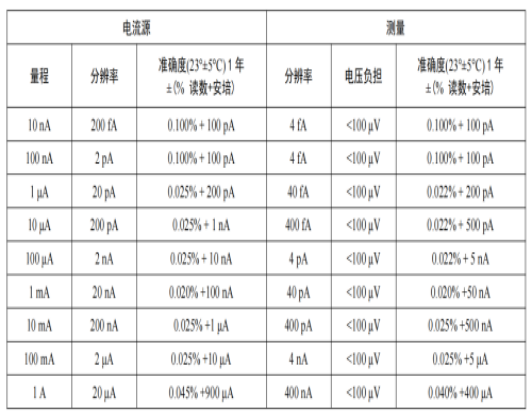

電流技術指標

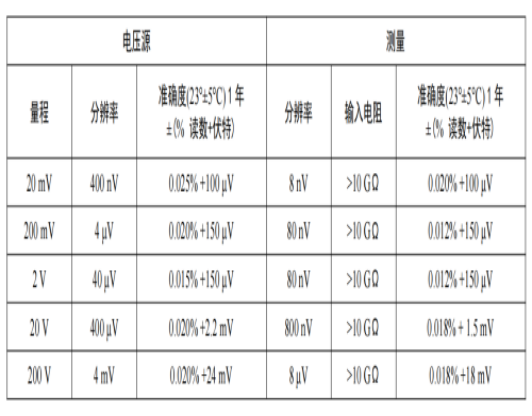

電壓技術指標

四象限輸出

四象限電壓和電流源/負載模式：

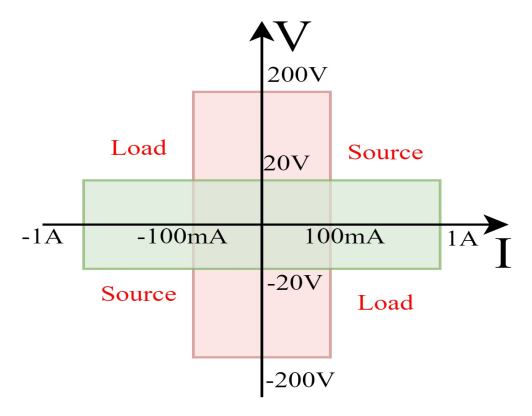

四象限功率包絡

適應多場景、多工作模式

得益于精密源表OE8101四象限功率輸出的特性，除了作為精密電源以及電表外，還可作為精密的電子負載。在鋰電池性能測試、超級電容器充放電測試等領域，該特質尤為重要，既簡化系統接線，又降低不同設備之間的干擾，同時可降低充電、放電時測量的相對誤差，提高系統測試精度。

另外，OE8101源表還可開啟容性負載模式，使系統支持高達50 μF的容性負載。進一步拓寬其適用場景。

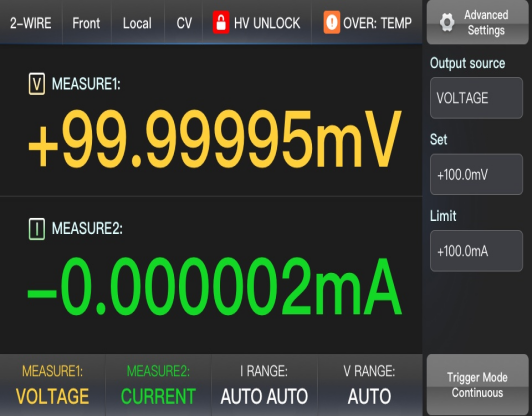

高分辨率電容式觸摸屏

5英寸高分辨率電容式觸摸屏。集成電壓電流掃描，曲線顯示，數據分析，觸發控制等多種功能，顯示清晰，交互直觀。配合按鍵及旋鈕，使用更加靈活。

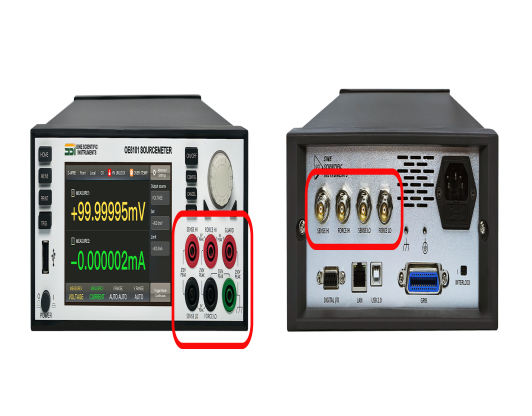

模擬輸入輸出接口

前面板香蕉插孔：方便接線即測試。

后面板三同軸連接器：三同軸連接器相比于普通雙同軸添加了guard層，性能更優，可更有效降低噪聲和漏電流，提高測試精度性能。

模擬輸入輸出接口

數字通信接口

OE8101源表有豐富的數字通信接口：USB 串口、 GPIB、千兆網口、USB 2.0 host、Digital IO。這些通信接口，兼容SCPI儀器通信協議，方便用戶使用。

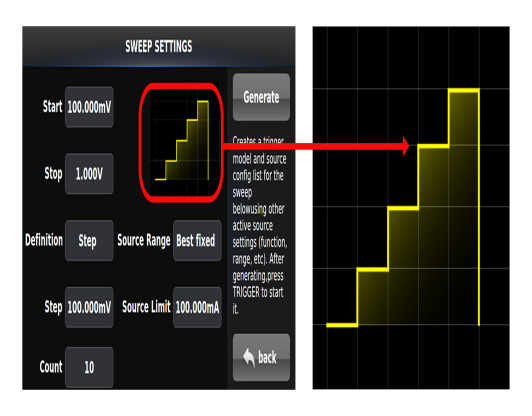

掃描設置

OE8101提供便捷的操作界面，用戶根據需求設置掃描參數，包括起始值、終止值、掃描間隔、測量點數、循環次數、源輸出檔位和限值等。

紅框內圖示為掃描模型，可供用戶初步預覽結果。點擊右側“Generate”按鈕生成掃描表，創建掃描模型。設置掃描參數后，需生成掃描表以同步設置。點擊“back”按鈕，可返回上一界面。
