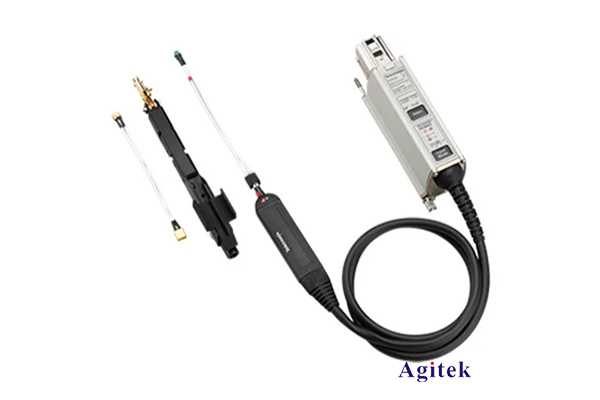

作為電子測量領域中重要的工具之一，差分探頭在許多應用場景中扮演著關鍵性的角色。其中，泰克P6248低壓差分探頭憑借出色的性能和廣泛的應用，成為業界備受關注的產品之一。

一、探頭參數介紹

泰克P6248低壓差分探頭主要參數如下:

1. 帶寬: 200MHz

2. 最大輸入電壓: 150Vpk (差模)， 70Vrms (共模)

3. 輸入阻抗: 4MΩ // 3.5pF

4. 衰減比: 10:1

5. 噪聲電壓: 30μVrms

6. 最小分辨率: 1mV

7. 最大共模電壓: 70Vrms

8. 共模抑制比(CMRR): DC至1MHz時 >80dB，1MHz至200MHz時 >50dB

9. 重量: 113g

10. 尺寸: 159mm(長) x 19mm(寬) x 16mm(高)

這些參數反映了該探頭在電壓測量、信號分析等方面的出色性能，可滿足工程師在各種復雜電路中的測試需求。

二、主要特點

1. 寬帶特性: P6248具有200MHz的寬帶通帶，能夠?qū)Ω鞣N寬帶信號進行準確測量。

2. 高共模抑制比: 該探頭在直流至1MHz范圍內擁有高達80dB的共模抑制比，能夠有效濾除共模干擾。

3. 低噪聲水平: 探頭的噪聲電壓僅30μVrms，確保了信號測量的高精度。

4. 安全性高: 最大輸入電壓高達150Vpk(差模)，70Vrms(共模)，能夠承受較高電壓，確保了測量的安全性。

5. 輕便設計: 整個探頭僅113g的重量，便于攜帶和使用。

三、典型應用場景

基于上述優秀性能，泰克P6248低壓差分探頭廣泛應用于以下領域:

1. 開關電源和電機驅動電路測量:該探頭可精確測量開關電源和電機驅動電路中的高頻開關信號，為電源效率優化和電機驅動控制提供支持。

2. 汽車電子電路測量:汽車電子電路中存在大量基于PWM控制的信號，P6248能夠可靠地捕獲這些信號，為汽車電子系統的分析和診斷提供有力保障。

3. 工業控制系統測試:工業控制系統中廣泛應用基于差分信號的總線和接口，P6248能夠準確測量這些差分信號，確保控制系統的穩定運行。

4. 功率電子電路測量:該探頭可用于測量功率變換電路中的高頻開關信號，為功率電子電路的開發和優化提供有力支持。

綜上所述，泰克P6248低壓差分探頭憑借出色的性能參數和廣泛的應用前景，已成為電子測量領域的優秀選擇。其在開關電源、汽車電子、工業控制等領域的卓越表現，有望為工程師們提供更加精準可靠的測量解決方案。
