隨著電子技術的不斷發展，直流電子負載已經成為電源測試和電路調試中不可或缺的重要設備。其中，普源DL3021A直流電子負載以其優秀的性能和易用性，廣受業內人士的青睞。本文將對其主要參數和功能特性進行詳細介紹，為廣大用戶提供參考。

一、產品概述

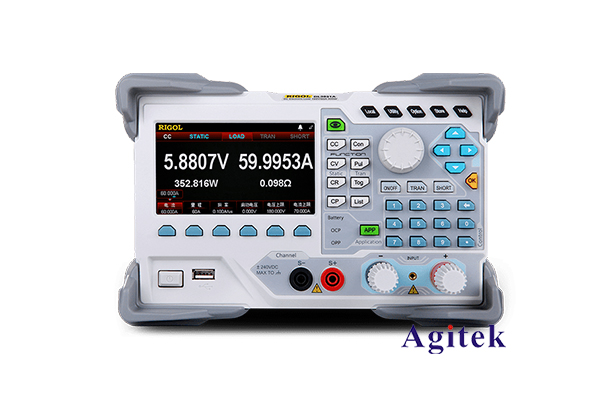

普源DL3021A直流電子負載是普源科技推出的一款高性能直流電子負載產品。它采用先進的FPGA控制技術，具有功率高、響應快、精度高等特點，廣泛應用于電源、電池、太陽能等領域的測試和分析。

二、主要參數

1. 輸入電壓范圍：0-150V

2. 輸入電流范圍：0-40A

3. 輸入功率：0-200W

4. 電壓測量精度：±0.03%+10mV

5. 電流測量精度：±0.1%+10mA

6. 功率測量精度：±0.5%+0.3W

7. 負載模式：恒壓(CV)、恒流(CC)、恒阻(CR)、恒功率(CP)

8. 動態響應時間：≤50μs

9. 工作溫度范圍：-10℃~40℃

10. 尺寸：214mm×88.1mm×314.5mm

11. 重量：約4.2kg

三、功能特性

1. 高精度測量：DL3021A采用16位高精度ADC，可提供精度高達0.03%的電壓測量和0.1%的電流測量。

2. 多種負載模式：支持恒壓(CV)、恒流(CC)、恒阻(CR)和恒功率(CP)四種負載模式，滿足不同測試需求。

3. 動態響應快：動態響應時間≤50μs，可模擬電池、太陽能電池等動態變化的電源。

4. 豐富接口：內置USB/RS232/GPIB等多種通信接口，可遠程控制和數據采集。

5. 智能保護：具有過壓、過流、過功率、過熱等多重保護功能，確保測試安全可靠。

6. 人性化設計：大屏幕LCD顯示，操作簡單直觀，支持中文菜單，使用更加方便。

四、典型應用

1. 電源測試：可用于測試開關電源、線性電源、電池充電器等電源設備的性能參數。

2. 電池測試：可模擬電池放電特性，測試電池容量、內阻等參數。

3. 太陽能電池測試：可模擬太陽能電池的I-V特性曲線，測試其最大功率點等參數。

4. 電路調試：可作為可編程電子負載，用于調試各類電子電路。

總之，普源DL3021A直流電子負載憑借其優異的性能和豐富的功能，廣泛應用于電源、電池、太陽能等領域的測試和分析，是電子測試領域的一款優秀產品。
