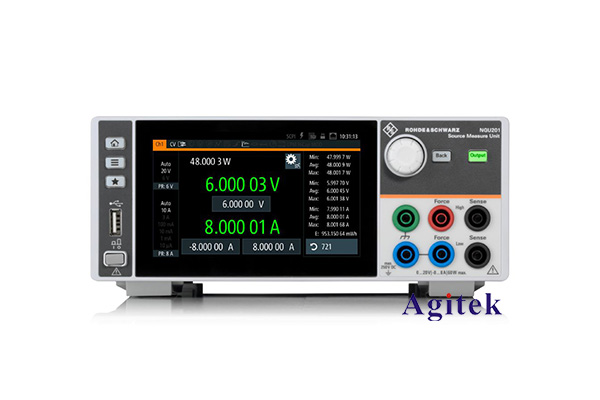

性能優越的高精度供電設備

適用于電池測試和半導體電流/電壓表征的源測量單元

除了可用作通用實驗室電源，源測量單元還可用作高精度電源并具備多種特性：

雙象限或四象限線性設計架構，支持源端和吸收端操作

快速負載調節，紋波和噪聲非常低

QuickArb 功能可以設置非常短的電壓降

電流分辨率可達 100 pA，適合蜂窩和無線應用

快速記錄模式可檢測電壓/電流變化，分辨率高達 2 μs

模擬接口、可變輸出阻抗、恒定電阻模式和數字電壓表功能（取決于源測量單元）

特性和優點：

　　雙/四象限：用作源端和吸收端

　　模擬電池或負載

　　兩象限/四象限架構使得這些源測量單元可以用作拉電流或灌電流，模擬電池或負載。當外部施加的電壓超過設定的標稱電壓時，SMU會自動從源極模式切換到灌電流模式。R&S?NGU401采用四象限架構，能夠提供正負電壓或電流，并且可以同時充當兩個極性的拉電流或灌電流。

　　高速數據采集

　　FastLog函數

　　R&S?NGU電源測量單元提供FastLog功能，可以捕獲電壓和電流測量結果。這些數據可以存儲在外部USB存儲設備上，也可以通過USB或LAN傳輸到外部PC。采集速率高達500 ksample/s，每2μs提供一次電壓和電流結果。

　　電壓優先和電流優先模式

　　針對電壓/電流調節進行了優化

　　在電壓優先模式下，快速電壓調節可以提供小于30μs的較短恢復時間。電流調節設計得稍慢一些，以避免振蕩。當需要精確和快速的電流調節時，R&S?NGU源測量單元可以在電流優先模式下運行。此模式針對快速電流調節（負載恢復時間<50μs）進行了優化，允許執行LED測試等任務，即使對短電流尖峰也很敏感。

　　高電容模式

　　補償電容

　　在典型的測量配置中，DUT的輸入端通常存在電容。將電源與引線連接會導致引線和電容的低通行為。在高電容模式下，R&S?NGU源測量單元補償電容并直接在DUT上顯示電流。

　　快速負載調節

　　應對快速負載變化

　　移動電話和物聯網設備等消費電子產品在睡眠模式下需要的電量非常少。但是，一旦設備切換到發射模式，電流就會突然增加。此類DUT的電源必須能夠處理從幾nA到安培范圍的負載變化，而不會產生壓降或過沖。
