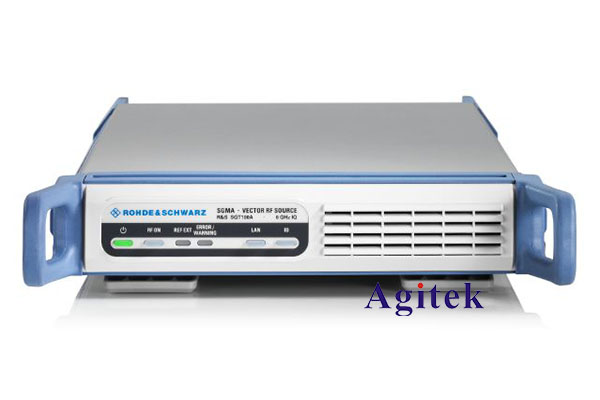

R&S?SGT100A 是集成有基帶發生器的射頻矢量信號發生器。它已被優化用于生產和自動化應用。
設計作為快速和緊湊的、節省空間的解決方案，它提供高速度以確保提高生產率和適合任何測試系統。
R&S?SGT100A是款高達6GHz，集成基帶發生器，高1.5HU、寬19英寸的矢量信號發生器。已經針對最快的頻率和電平切換時間優化了射頻架構。在基帶，多段波形模式幫助用戶從一個測試信號快速切換到下一個。
雖然尺寸緊湊，R&S?SGT100A有杰出的射頻特性（例如，信號質量和電平精度），這是那些個頭更大的儀器才有的特性。最大輸出電平、電平可重復性和杰出的EVM性能是生產環境下的關鍵特性。R&S?SGT100A配有LAN、USB和PCIe接口，在自動化應用中能夠遠程控制測試設備。

為生產應用優化
?集成有基帶發生器的最小型單獨矢量信號發生器
其節省空間的設計使R&S?SGT100A適合在任何測試系統中使用。緊湊的R&S?SGT100A是一款高性能的矢量信號發生器，它的頻率范圍高達6 GHz，集成有高性能基帶發生器。它能夠生成I/Q調制帶寬高達160 MHz（射頻）的數字射頻信號，支持所有通用數字標準。
高達1 Gsample的大存儲深度允許長信號序列，也能保存許多不同類型信號，從而盡量減少了切換時間。多段波形模式使它可以在幾個微秒內，在多達上百種不同信號間切換。如果需要其他額外的測試信號，標準固態硬盤（SSD）加速重新加載。

?快速頻率和電平切換提高生產率
對于自動化測試，切換頻率和電平需要的時間是關鍵特性，當使用頻率和電平校準或表征如放大器等被測設備時尤其如此。除了LAN和USB外，R&S?SGT100A配有PCIe接口，能夠實現最快的遠程控制。
通過PCIe接口的電平設置時間直方圖，使用集成基帶發生器的I/Q調制，設置特性：自動

?高輸出電平，以補償測試系統中的損耗
雖然個頭不大，R&S?SGT100A能夠提供+22dBm（典型）的最大輸出電平。在測試系統中為了補償連接電纜和信號路徑引起的損耗，這個高電平非常重要。
采用連續波模式的最大可用電平，設置特性：自動

?低功耗減少了熱耗散，簡化了系統內的散熱管理
較低的65瓦功耗降低了運營成本，減少了熱耗散。低熱耗散簡化了測試系統的散熱管理，允許高密度安裝發生器。
