是德示波器DSOX2004A使用說明書

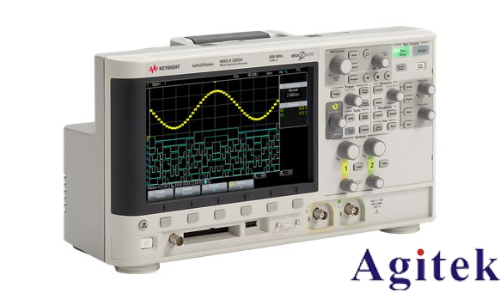

是德科技（Keysight）DSOX2004A是一款高性能、四通道數字示波器，廣泛應用于電子設計、通信測試、故障診斷與科研教學等領域。其具備高采樣率、深存儲、豐富的觸發與分析功能，能夠滿足復雜信號的捕獲與分析需求。正確掌握其使用方法，對提升測試效率與測量精度至關重要。

一、基本操作與連接

使用DSOX2004A的第一步是正確連接設備。將探頭接入待測電路，確保探頭接地夾與電路地良好接觸，避免引入噪聲或造成信號失真。開機后，示波器進入主界面，包含波形顯示區、控制旋鈕與菜單選項。初次使用建議預熱15分鐘以上，以保證內部電路穩定。可通過“Autoscale”鍵自動調整垂直（伏/格）與水平（秒/格）刻度，快速定位信號。旋轉旋鈕可精細調節電壓與時間分辨率，使波形清晰顯示。

二、觸發設置與波形穩定

觸發功能是示波器捕獲穩定波形的核心。用戶需設置觸發源（如CH1、CH2）、觸發電平與邊沿（上升沿或下降沿）。對于復雜信號，可選擇邊沿觸發、脈沖觸發或協議觸發（如I2C、SPI）。例如，在調試I2C通信時，設置觸發類型為“I2C Address”，指定地址后，示波器僅捕獲目標數據幀，極大提升排查效率。若波形不更新，應檢查觸發電平是否在信號幅度范圍內；若觸發不穩定，可啟用“觸發釋抑”功能，避免誤觸發。

三、測量與分析功能

DSOX2004A提供多種測量與分析工具。通過“測量”菜單，可自動獲取頻率、峰峰值、占空比等參數。光標功能支持手動標記波形關鍵點，進行精確比對。其內置FFT功能可將時域信號轉換為頻域，用于噪聲與諧波分析。切換至“Spectrum”模式，可調整頻率跨度（Span）與分辨率帶寬（RBW），觀察信號頻譜特征。此外，XY模式可將通道1與通道2的電壓關系可視化，適用于相位差、李薩如圖形分析，常用于傳感器信號或信號同步性判斷。

四、數據存儲與高級功能

示波器支持深存儲（最大200kpts），可長時間記錄信號，并通過USB或LAN導出數據至PC進行離線分析。存儲與回放功能便于復現異常事件。串行協議解碼功能可自動解析I2C、UART等通信數據，直接顯示十六進制或ASCII內容，簡化調試流程。數學運算功能支持波形加減、積分、微分等操作，進一步拓展分析能力。

五、校準與維護

為確保測量精度，每次使用前應進行校準。使用內置1kHz方波信號對探頭進行補償校準，調整探頭電容至方波邊緣平直。同時，檢查探頭接地與相位一致性。定期清潔設備與探頭接口，避免灰塵或氧化影響接觸。若語言設置為中文，可通過“Utility”→“System”→“Language Preferences”選擇“中文(簡體)”，系統重啟后即可切換為中文界面，便于操作。

六、安全與注意事項

測量高壓信號時，務必使用高壓差分探頭并確保正確接地，防止觸電或設備損壞。避免在強電磁干擾環境中使用，定期檢查連接線狀態。保存觸發配置與測量參數，便于重復測試。

綜上所述，DSOX2004A功能強大，掌握其連接、觸發、測量、分析與校準全流程，結合安全規范操作，可顯著提升電子測試的準確性與效率，是工程師不可或缺的測試利器。
