是德DSOX2004A示波器FFT設置方法詳解

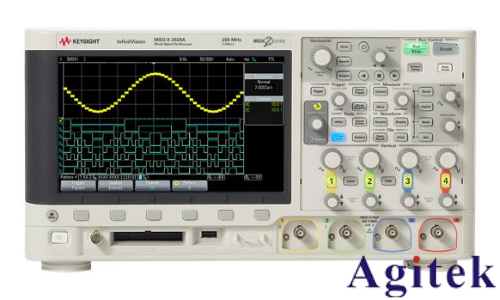

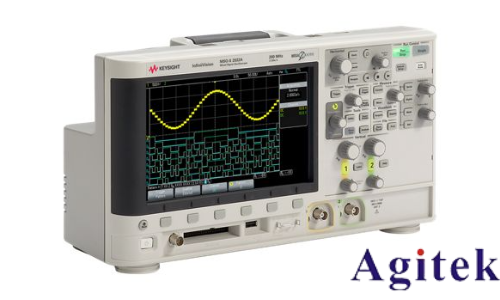

是德科技（Keysight）DSOX2004A示波器作為一款功能強大的四通道數字示波器，廣泛應用于電子測試與測量領域。其內置的快速傅里葉變換（FFT）功能，使用戶能夠?qū)r(shí)域信號轉換為頻域信號，從而分析信號的頻率成分，如諧波、噪聲和干擾等。本文將詳細介紹DSOX2004A示波器中FFT功能的設置方法，幫助用戶高效、準確地完成頻域分析。

一、進入FFT功能界面

首先，確保待測信號已穩定接入示波器通道并正確觸發。點擊示波器面板上的【Math】按鈕，進入數學運算菜單。在“Operation”選項中選擇“FFT”模式，示波器將自動對當前通道的時域波形進行快速傅里葉變換，并在屏幕上疊加顯示頻譜圖。

二、選擇源信號與窗口類型

在FFT設置中，需指定進行變換的源通道（Source），通常可選CH1~CH4。為獲得更清晰的頻譜結果，建議選擇信號質量較好、噪聲較低的通道。此外，應根據信號特性選擇合適的窗函數（Window），如漢寧窗（Hanning）、漢明窗（Hamming）或矩形窗。漢寧窗適用于大多數周期性信號，能有效減少頻譜泄漏，提升頻率分辨率。

三、調整頻率范圍與刻度

FFT結果的頻率范圍由采樣率和記錄長度決定。DSOX2004A會自動計算并顯示頻譜的中心頻率和跨度（Span）。用戶可通過調節時基（Time/Div）來改變采樣率，從而控制頻譜的分辨率。若需關注特定頻段，可手動設置中心頻率和跨度，實現局部頻譜放大分析。

四、結合標記（Marker）進行精確測量

啟用【Marker】功能，選擇“Peak”或“Delta”模式，可自動標記頻譜中的峰值頻率點，讀取其頻率值和幅值（通常以dBm或Vrms表示）。通過多個標記，可測量諧波間隔、信噪比或帶寬等關鍵參數，為信號質量評估提供數據支持。

五、進階應用：數學運算與對比分析

DSOX2004A支持多組FFT結果疊加顯示。用戶可保存不同觸發條件下的FFT波形，使用【Add/Sub】功能進行加減運算，分析信號在不同工況下的頻譜變化。例如，對比濾波前后的頻譜，可直觀評估濾波器的抑制效果。

六、注意事項

確保信號采樣率足夠高，避免混疊。

適當增加記錄長度以提升頻率分辨率。

避免輸入信號過載，防止FFT結果失真。

綜上所述，合理設置DSOX2004A的FFT功能，不僅能實現精準的頻域分析，還能為電路調試、電磁兼容性測試等提供有力支持。熟練掌握該功能，將顯著提升測試效率與專業水平。
