LCR測試儀在產線實時質量監控中的應用

在現代電子制造領域，產品質量的穩定性直接決定了企業的競爭力。LCR測試儀作為精密測量電感（L）、電容（C）和電阻（R）的關鍵設備，已從傳統的實驗室工具演變?yōu)樯a(chǎn)線實時質量監控的核心利器，助力企業實現高效、精準的過程控制。

LCR測試儀通過向被測元件（DUT）施加特定頻率和幅值的交流信號，測量其電壓與電流關系，進而計算出阻抗、損耗因子（D）、品質因數（Q）等關鍵參數。其高精度、多參數、寬頻率的測量能力，使其能敏銳捕捉元器件性能的微小偏差，為質量預警提供數據支撐。

在產線環境中，LCR測試儀通過“硬件+軟件”協同實現實時監控。硬件方面，采用四端Kelvin夾具連接，有效消除測試線寄生阻抗，提升測量重復性；配備專用SMD或軸向夾具，確保批量測試中接觸穩定。同時，儀器接地與環境溫濕度控制，減少外部干擾，保障數據一致性。

軟件層面是實現實時監控的關鍵。通過程控軟件（如NS-LCR或廠商配套工具），可預設測試模板，包含頻率點、測試電平、等效模型（串聯/并聯）及合格閾值。測試過程中，系統自動采集數據，實時比對標準范圍，實現Pass/Fail自動判定。測試結果實時上傳至數據庫或MES系統，支持趨勢分析與統計過程控制（SPC），一旦發現參數漂移或異常批次，可立即預警，實現質量閉環管理。

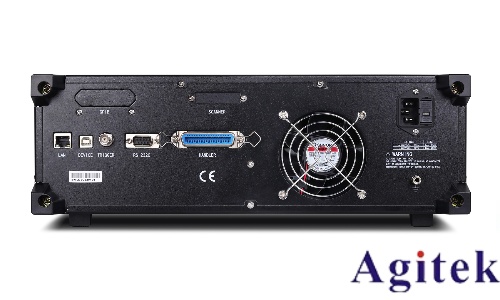

此外，LCR測試儀可與自動化系統聯動。通過GPIB、LAN或USB接口接入產線控制系統，利用外部觸發信號（如PLC）實現“上料—測試—分揀”一體化流程。例如，機械臂放置元件后觸發測試，結果反饋驅動分揀機構，顯著提升效率，降低人工干預誤差。

為確保長期監控的可靠性，需建立標準化校準流程。每日開機執行開路、短路校準，更換夾具或環境變化時進行負載校準，必要時使用標準件驗證系統精度。定期維護測試夾具，防止氧化影響接觸電阻。

綜上所述，LCR測試儀憑借其高精度測量能力，結合自動化測試流程與數據管理系統，已成為電子制造產線不可或缺的質量守門員。它不僅提升了檢測效率，更通過數據驅動實現了從“事后檢驗”向“事中控制”的轉變，為產品質量提供堅實保障。
