羅德與施瓦茨示波器MXO54測量直流電壓教程

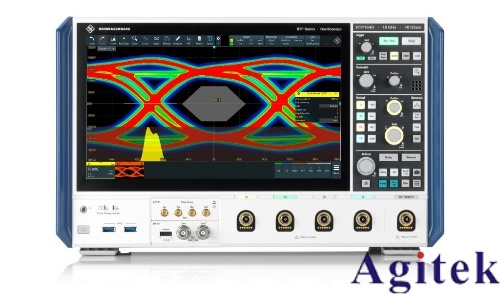

羅德與施瓦茨（R&S）MXO54是一款高性能數字示波器，具備高帶寬、高采樣率和強大的信號分析能力，廣泛應用于電子研發、生產測試等領域。雖然其功能強大，但測量直流電壓的操作簡潔直觀。以下是使用MXO54示波器測量直流電壓的詳細教程。

一、連接信號與探頭設置

首先，將待測直流電壓源的正極接入示波器通道1（CH1）的探頭端，負極連接至示波器的接地夾（GND），確保連接牢固，避免接觸不良引入噪聲。選擇合適的探頭衰減比（如1X或10X），若電壓較低建議使用1X模式以提高分辨率，若電壓較高則選用10X以保護示波器輸入。

連接完成后，建議先進行探頭校準：將探頭連接至示波器前面板的校準信號輸出端（通常為1kHz方波），調節探頭補償電容，使屏幕上的方波波形邊緣平直、無過沖或圓角，確保測量精度。

二、示波器操作設置

打開MXO54電源，待系統啟動后進入主界面。選擇“測量”功能菜單，點擊“添加測量”，在類型中選擇“直流電壓”（DC Voltage）。系統將自動在選定通道（如CH1）上進行直流電平測量。

調整垂直刻度（Volts/Div）使波形居中顯示，避免波形超出屏幕范圍。由于直流信號為一條水平線，可通過微調垂直位置使其位于屏幕中央，便于讀數。同時，設置合適的時間基準（Time/Div），如1ms/div或更慢，以獲得穩定的顯示效果。

三、讀取與分析數據

測量結果將實時顯示在屏幕的測量區域，通常包括平均電壓值、峰峰值（應接近0V）等參數。可啟用光標功能，手動測量波形電平，進一步驗證結果。若需更高精度，可使用示波器的“平均”采集模式，多次采樣取平均值，降低噪聲影響。

四、誤差控制與注意事項

測量過程中可能存在探頭阻抗引入的誤差、示波器內部基準漂移或電源波動影響。為提高精度，建議：

1. 使用前校準探頭；

2. 定期對示波器進行自校準；

3. 保持供電電源穩定；

4. 避免長導線引入干擾，盡量縮短接地線。

五、數據保存與導出

測量完成后，可通過U盤或網絡將波形數據保存為CSV格式，便于在Excel或MATLAB中進一步分析，也可截圖保存用于報告。

掌握以上步驟，即可高效、準確地使用R&S MXO54示波器完成直流電壓測量，為電子測試工作提供可靠支持。
