LCR測試儀在功率MOSFET管應用中的關鍵參數考量

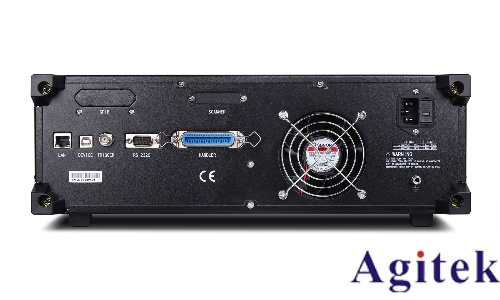

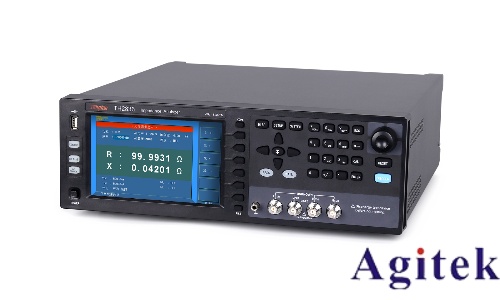

在現代電力電子系統中，功率MOSFET（金屬-氧化物-半導體場效應晶體管）因其高開關速度、低導通電阻和高效能特性，被廣泛應用于開關電源、電機驅動、逆變器及新能源系統中。盡管MOSFET屬于主動器件，但在其設計、選型與可靠性評估過程中，其內部寄生參數對性能影響極大。此時，LCR測試儀作為精密測量被動元件參數的工具，在功率MOSFET的應用中發揮著不可忽視的作用，主要通過檢測其寄生電容、電感及等效電阻等關鍵參數，為工程優化提供數據支持。

首先，寄生電容參數是LCR測試儀在MOSFET應用中重點關注的內容。功率MOSFET在結構上存在多個寄生電容，主要包括柵源電容（Ciss）、柵漏電容（Crss）和漏源電容（Coss）。這些電容雖為非理想特性，卻直接影響開關速度、驅動損耗和高頻響應。LCR測試儀可在特定頻率下測量這些電容值，幫助工程師評估驅動電路的負載能力與開關瞬態行為，從而優化驅動設計，減少開關損耗。

其次，等效串聯電阻（ESR） 的測量也至關重要。雖然MOSFET的導通電阻（Rds(on)）通常由專用半導體參數分析儀測量，但在高頻應用場景中，其封裝引線及內部連接引入的等效電阻可通過LCR測試儀在交流信號下進行阻抗分析獲得。高ESR會導致額外的功率損耗和溫升，影響系統效率與可靠性，因此需在設計階段予以控制。

此外，電感參數的檢測同樣不可忽視。MOSFET的引腳及PCB走線會引入微小寄生電感，尤其在高速開關過程中，這些電感可能引發電壓尖峰和振蕩，造成電磁干擾（EMI）甚至器件擊穿。LCR測試儀可配合測試夾具，對封裝或模塊級的等效電感（L）進行測量，輔助進行布局優化與緩沖電路設計。

最后，LCR測試儀還能提供阻抗（Z）與相位角信息，幫助分析MOSFET在不同頻率下的阻抗特性，判斷其在高頻工作下的穩定性與匹配性。部分高端LCR儀還可測量品質因數（Q值）和損耗角正切（D值），進一步評估元件的能量損耗特性。

綜上所述，在功率MOSFET的應用中，LCR測試儀雖不直接測量其核心電氣參數，但通過對寄生電容、等效電阻、電感及阻抗特性的精準捕捉，為電路穩定性、效率優化與可靠性設計提供了重要依據。合理利用LCR測試儀，能夠有效提升功率變換系統的性能，是電力電子研發過程中不可或缺的測量工具。
