羅德與施瓦茨RTB2000示波器使用入門教程

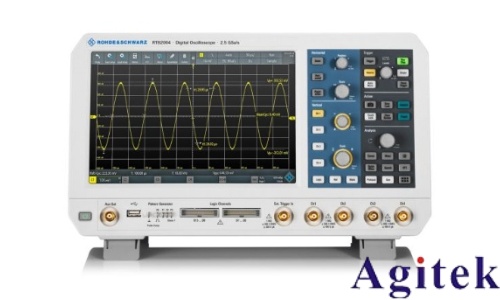

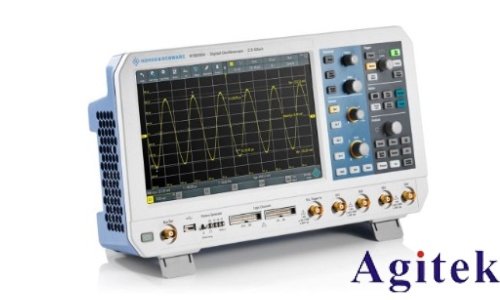

羅德與施瓦茨RTB2000系列示波器是一款高性能、智能化的測試儀器，廣泛應用于電子研發、教學實驗與故障診斷。對于初學者而言，掌握其基本操作流程，可快速實現精準測量。以下為RTB2000示波器的使用入門指南。

一、探頭校準：確保測量精度

首次使用前，必須進行探頭校準。將探頭連接至示波器面板上的校準信號輸出端（輸出為1kHz方波），觀察屏幕波形。若方波上下沿出現圓角或過沖，說明探頭補償不匹配。使用螺絲刀調節探頭上的補償電容，緩慢旋轉直至波形邊沿平直、無失真。校準完成后，將探頭切換至合適衰減比（如10X），連接待測信號源。

二、信號連接與參數設置

將探頭接地夾與被測電路共地連接，探針接觸信號點。開機后，通過“伏/格”（V/div）旋鈕調節垂直靈敏度，使波形高度占屏幕2/3左右，提升測量精度。旋轉“秒/格”（s/div）旋鈕調整時間基準，確保屏幕上顯示1~2個完整波形周期。根據信號特性選擇耦合方式：直流（DC）耦合顯示完整信號（含直流分量），交流（AC）耦合則濾除直流，突出交流成分。

三、觸發設置：穩定顯示波形

觸發是穩定波形顯示的關鍵。推薦新手使用“自動觸發”模式，避免無波形顯示。設置觸發源為當前通道（如CH1），通過觸發電平旋鈕將觸發線置于信號幅值中點（如1Vpp信號設為0.5V）。可選擇上升沿或下降沿觸發，以捕獲信號啟動或關斷瞬態。若信號復雜，可嘗試脈沖觸發或調整觸發釋抑時間。

四、波形觀察與自動測量

調節“位置”旋鈕使波形居中，避免邊緣失真。按下“Measure”鍵，示波器可自動測量峰峰值、頻率、周期、占空比等參數。使用“Zoom”功能可局部放大波形，觀察脈沖細節或噪聲。RTB2000支持諧波分析與數學運算，便于深入分析信號特性。

五、數據保存與導出

測量完成后，及時保存數據。按下“Save”鍵，可將波形以圖片格式（如PNG）保存至U盤，便于報告展示；也可導出為CSV文件，用于MATLAB或Excel進一步分析。插入U盤后，在菜單中選擇存儲路徑與文件格式，確認保存即可。

注意事項：操作前確保電源與接地正常；避免探頭接觸高壓信號；定期校準儀器，確保測量準確性。

掌握以上步驟，即可高效使用RTB2000示波器完成基本測量任務，為電子實驗與工程調試打下堅實基礎。
