解讀NTN:Direct to Cell (DTC) 就是這么簡單！

從“信號盲區”到“全球互聯”——DTC的誕生背景

當你在遠洋貨輪上想給家人發一條微信，或在高原無人區需要緊急呼叫救援時，傳統手機往往會陷入“無服務”的窘境——這是因為地面通信基站的信號覆蓋范圍有限，無法觸達海洋、沙漠、極地等偏遠區域。為了打破這種“通信孤島”，“非地面網絡（NTN）”技術應運而生。與3GPP R17定義的NB&NR NTN（以下簡稱為3GPP NTN）不同的是DTC（Direct to Cell）專門針對現有的手機，現有的存量手機（比如4G手機）也能直連到衛星。手機硬件不需要任何修改，通過衛星側的改動（衛星天線和基站上星）就可以讓現有存量4G手機使用衛星通信功能，實現語音、短信和數據業務。這種方式的好處就是可以重用地面運營商的頻譜資源，而劣勢就是衛星側的實現較為復雜。

DTC項目最早是在2024年1月, Space X開始部署具備DTC技術能力的Starlink衛星，到2025年7月Space X聯合T-Mobile US在美國推出手機直連衛星的Direct To Cell服務，現在已有600多顆星鏈DTC衛星，后續還會有更高版本的DTC衛星發射。除了手機，具有4G LTE功能的手表或者設備也可以直連衛星。目前日本的KDDI和加拿大的Rogers兩家運營商都準備提供對Apple Watch的星鏈DTC服務。

本文將從技術原理、核心難點兩方面給大家介紹DTC相關內容，并介紹羅德與施瓦茨的CMX500測試系統如何為DTC落地“保駕護航”。

LTE-DTC技術原理：

讓存量手機“直連上天”

理解DTC的核心邏輯，關鍵在于其設計目標：讓存量手機“誤認為”連接的是地面基站，實則接入的是衛星網絡。這一設計的實現，依賴衛星、地面基站與終端的協同配合。

圖1 DTC 網絡架構

DTC的網絡架構（圖1 所示）：五大組件缺一不可

DTC的完整網絡由五部分組成，就像一條“信號傳輸鏈”將手機與全球網絡連通：

衛星網絡：核心“中繼站”，位于低地球軌道（LEO），負責接收手機信號并轉發到地面；Starlink DTC星座的軌道高度360Km，有利于縮短信號的傳播時延。DTC星座攜基站上天，采用再生模式也有利于縮短系統處理的時間。

地面網絡：連接衛星與運營商的“橋梁”，接收衛星傳來的信號，再接入傳統電信網絡；

合作伙伴運營商網絡：提供通信服務的“后臺”，借助運營商的既有網絡架構，實現通話、短信的信令處理、數據路由，以及與全球電信網絡的互聯互通。DTC攜基站上天，使用的是地面網絡運營商的頻譜，衛星運營商需要購買頻譜資源或者獲得地面網絡運營商對頻譜資源的授權才能提供DTC服務。

 地面基站: 對地面蜂窩網絡覆蓋區域的用戶提供服務，圖中DTC手機通過直連衛星提供的網絡信號可以與有地面蜂窩網絡覆蓋區域的手機進行通話，短信與數據服務。

未改裝普通手機：就是目前的存量4G手機，這些用戶不需要更換新的手機，4G手機不需要硬件修改，可能只需要軟件升級、應用安裝和D2C業務開通，就能在地面蜂窩網絡覆蓋不好的區域直連到DTC衛星。

核心技術思路：

衛星“主動補償”

DTC最巧妙的設計，在于它將“信號修正”的任務交給了衛星，而非手機。這和傳統3GPP NTN標準（另一種衛星通信方案）完全不同：

3GPP NTN：手機支持3GPP NTN功能，接收衛星發射的3GPP NTN標準信號，手機自動修正衛星快速運動帶來的各種信號偏差。比如衛星快速移動導致信號延遲變化，3GPP NTN手機可以主動調整發送時間，補償大而快的頻率偏移，正常進行NTN載波同步和信號解調；存量手機是無法對這樣的信號接收的。

DTC：DTC衛星提前修正信號偏差。衛星會實時計算自己的位置、速度，提前補償下行“多普勒頻偏”（信號頻率因衛星移動產生的變化）和“傳輸時延”（信號在手機與衛星間傳播的時間），讓到達手機的信號“看起來”和地面基站信號一樣。在收到上行信號后，補償上行“多普勒頻偏”，調整多個UE的上行幀時間。

為了實現這種補償，DTC通常依賴“準地球靜止多波束LEO衛星”（圖2所示）：“準地球靜止”意味著衛星相對地面的位置變化較慢，減少補償頻率；“多波束”則能像地面基站一樣，同時覆蓋多個區域（圖3所示），支持大量用戶接入。

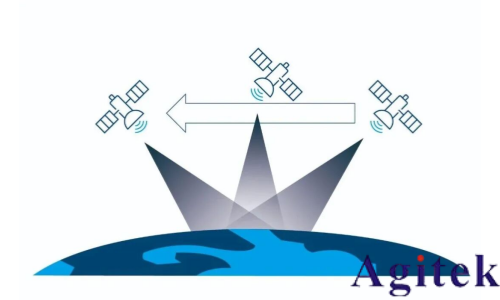

圖2 準地球靜止

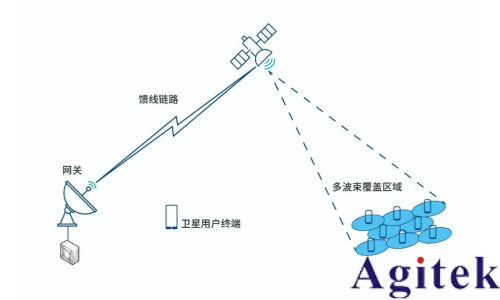

圖3 多波束LEO衛星

此外，DTC還會定義一個“參考點（RP）” （圖4所示）——通常是衛星或地面網關。所有信號的時延、頻率補償都以這個點為基準確保手機接收到的信號始終“同步”，經過補償之后，手機側的時延（紅線標識）需與參考點處時延（補償后的時延，黃線標識）進行補齊，就像地面蜂窩網絡下的時延一樣，整個通信鏈路達到動態平衡（圖5所示）。

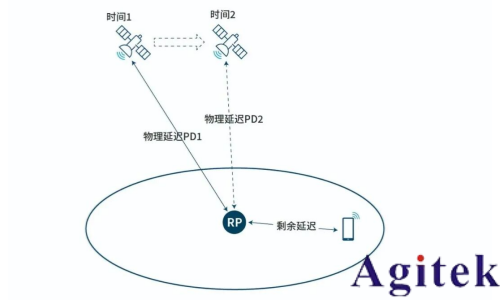

圖4 參考點

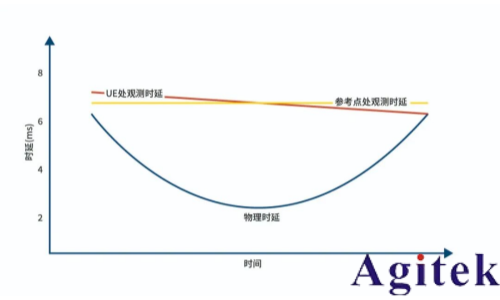

圖5 時延

PART-02

DTC技術的四大核心難點：

衛星通信與地面通信協議的“矛盾”

DTC看似完美，但要實現普通手機與衛星的穩定連接，需突破四大技術難題——這些難題本質是“衛星通信特性”與“地面通信協議設計初衷”的沖突。

難點一：時延波動大，手機容易“斷連”

地面通信協議基于“基站固定、覆蓋范圍有限”的場景設計，傳播時延極小，通信協議棧的關鍵定時器（如HARQ RTT）均以此為基礎。而DTC使用的LEO衛星，其總RTT（傳播時延+衛星處理時延+地面站轉發時延+協議棧處理時延）遠超出地面通信HARQ機制的設計范圍，導致重傳機制失效、資源調度依賴過時信息、鏈路監控頻繁誤判，最終引發手機斷連。

難點二：多普勒頻偏，手機“解不出”信號

地面通信系統設計時，默認基站與手機相對靜止或低速移動，其同步機制通常僅能容忍±200Hz至±500Hz的頻率偏移。但低軌衛星帶來的多普勒頻偏在L/S波段可高達±10kHz至±50kHz，遠超手機接收機的捕獲與跟蹤范圍，會引發嚴重的符號間干擾與相位旋轉，導致信號無法正確解調。更復雜的是，衛星高速運動使得頻偏不僅幅度大，且變化速度快，4G手機的頻率跟蹤性能無法及時適配，最終導致通信失敗。

難點三：快速TA調整，同步更難

DTC所用LEO衛星的軌道高度介于360-600km之間，始終處于高速運動狀態，RTT（往返時間）會隨衛星位置實時動態變化。而地面通信系統的定時提前（TA，Timing Advance）機制，設計初衷是適配地面場景下的緩慢時延變化，采用周期性調整模式，不具備實時跟蹤快速時延波動的能力。當衛星移動引發的定時漂移超出地面通信TA機制的調整范圍時，手機無法與網絡保持精準同步，最終導致信號同步失敗、頻繁斷連。

難點四:手機功率受限，影響上行信號接收

4G 手機發射功率遵循 3GPP 規范，共劃分為三個等級，具體參數如下：

? PC3：為默認等級，且是多數終端的主流支持等級，最大發射功率為 23dBm；

? PC2：最大發射功率為 26dBm；

? PC1：最大發射功率為 31dBm。

這些功率等級可滿足地面通信不同場景需求，存量手機以支持PC3為主，能覆蓋地面網絡的最大服務范圍。但4G手機的設計未兼顧360-600km的衛星通信場景，導致衛星接收到的上行信號強度不足、信號質量下降，可能超出接收機的接收范圍，引發斷連或數據速率不理想。

因此，實現手機直連衛星需要系統級創新，而非簡單參數調整。

PART-03

CMX500測試方案：

為DTC落地“鋪路”

CMX500：DTC的“全能測試平臺”

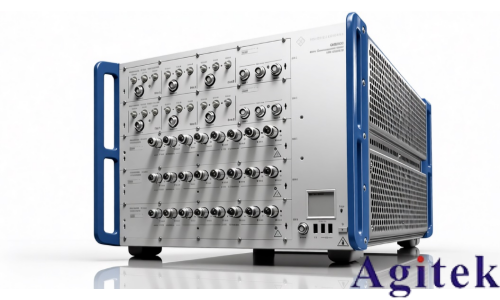

圖6 適用于DTC終端測試的CMX500平臺

CMX500是羅德與施瓦茨推出的無線通信綜合測試儀（圖6所示），專門用于模擬復雜的網絡環境（包括地面基站和衛星網絡）。對于DTC，CMX的核心能力是：

? 模擬DTC衛星引發的動態時延

? 模擬DTC衛星移動產生的多普勒頻偏

? 模擬DTC衛星波束的仰角衰減

? 模擬DTC衛星多小區場景，驗證切換與重選功能

? 支持用戶自定義衛星軌道場景

簡單來說，CMX500能“復現”衛星通信的所有關鍵特性，讓用戶在實驗室環境中即可完成“手機在DTC衛星網絡下的通信功能與性能測試”。

CMX500的測試驗證路徑：從“基礎”到“定制”

基礎時延驗證 - 驗證手機對“固定時延”的耐受能力

在CMX的MAC層（數據鏈路層）和PHY層（物理層）添加“可配置的調度時延”，同時在上下行鏈路中設置對應的固定傳輸時延。比如，模擬“調度時延3ms + 物理時延5ms”，總RTT 8ms，測試手機是否能正常接收信號。幫助用戶快速驗證“手機在衛星網絡下是否會斷連”，為后續測試打下基礎。

動態時延與多普勒模擬-模擬真實衛星移動場景

CMX500 的后臺模塊可依據衛星軌道參數，實時計算手機位置對應的時延、多普勒頻偏與衛星仰角；同時，系統會預計算多組 “衛星軌道剖面”，用戶通過 GUI（圖形界面）即可直接選擇（圖 7 所示），無需手動計算。這一設計能讓用戶在實驗室環境中復現 “衛星飛過頭頂” 的真實場景，且 GUI 界面會圖形化展示衛星仰角變化（圖 8 所示），從而精準測試手機的動態適應能力。

圖7 衛星軌道配置

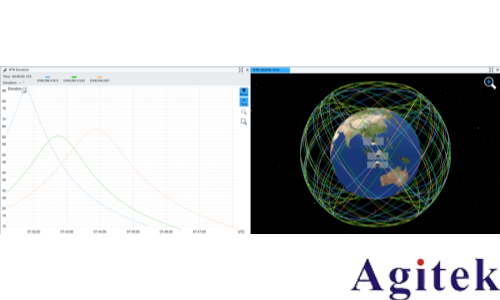

圖8 衛星軌道剖面

用戶在GUI界面只需選擇“衛星軌道類型”，CMX會自動計算時延、頻偏等復雜參數。當選中任一衛星星座后，界面將顯示隨衛星移動過程中剩余時延與多普勒相關參數，圖9所示。

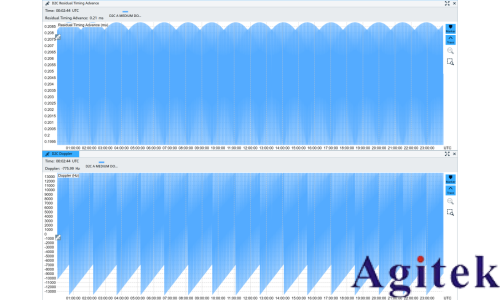

圖9 時延和多普勒頻移

用戶可以通過圖形化界面觀測手機發送的信號狀態，圖10所示測得手機載波頻偏。

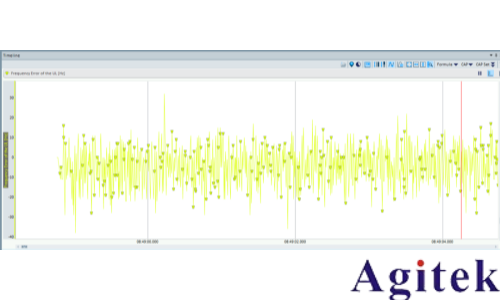

圖10 手機載波頻偏測量

外場測試用例模擬-模擬LTE-DTC測試用例庫

CMX500基于外場測試場景開發的多個測試用例庫，包含:

? 附著時長和附著成功率
? A3事件的同頻LTE D2C小區間切換
? 同頻LTE D2C小區間的重選
? LTE D2C小區無線鏈路異常和恢復
? 頻率跟蹤誤差測量
? 地面網絡和非地面網絡之間的切換

這些用例直接可以進行場測數據的快速測試和分析，使得DTC測試變得快速，簡單和方便。

自定義場景導入-根據客戶需求導入衛星配置

適配客戶專屬衛星方案，支持客戶以CSV格式（類似Excel表格）導入“自定義的時延/多普勒數據”——比如客戶自己設計的衛星軌道，每1秒的時延、頻偏值，CMX會按這個表格模擬場景（圖11所示）。

滿足不同衛星公司、運營商的“定制化測試需求”，不用依賴通用場景。

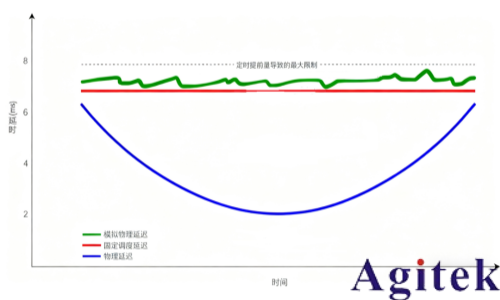

圖11 CMX模擬配置延遲

【結語】

DTC讓“全球無死角通信”不再遙遠

LTE-DTC技術的核心價值，在于它讓“普通手機連接衛星”從“技術構想”變成了“現實可能”——未來，無論是遠洋航行、極地科考，還是山區救援，我們都能隨時用手機保持聯系。而CMX測試方案，則是DTC落地的“關鍵推手”：它通過模擬真實衛星場景，幫助產業鏈解決技術難點，驗證產品性能，讓DTC的商用化進程更快、更穩。

隨著衛星技術的進步和測試方案的完善，相信在不久的將來，“全球無死角通信”將不再是口號，而是每個人都能享受到的基礎服務。
