羅德與施瓦茨示波器選型指南干貨分析

在電子測試與測量領域，羅德與施瓦茨（R&S）作為全球領先的解決方案提供商，其示波器產品線覆蓋廣泛，性能卓越。面對RTE、RTO、RTP、MXO、HRO、RTB2000等多個系列，如何科學選型，成為工程師提升研發效率與測試精度的關鍵。

一、明確應用需求，鎖定核心性能指標

選型首要在于明確測試對象。若從事數字電路設計，如高速串行通信或嵌入式系統開發，應優先考慮帶寬與上升時間。建議選擇帶寬為信號最高時鐘頻率5倍以上的型號，以確保波形完整性。對于模擬或射頻應用，帶寬應至少為信號最高頻率的3倍。

二、聚焦關鍵參數，構建性能評估體系

1. 帶寬與采樣率：帶寬決定頻率測量范圍，采樣率則影響信號還原度。理想情況下，采樣率應為帶寬的4-5倍以上。如R&S MXO 5C系列最高帶寬達2 GHz，采樣率達5 Gsample/s，適合高頻復雜信號分析。

2. 存儲深度：深存儲可捕獲更長時間波形而不損失采樣率。對于長周期信號或異常事件捕捉，建議選擇標配500 Mpoints以上存儲深度的型號。

3. 波形捕獲率：高捕獲率有助于發現間歇性故障。MXO 5C波形更新率達4.5百萬波形/秒，遠超同類產品，顯著提升調試效率。

4. ADC位數與噪聲水平：12位ADC（如RTO、MXO系列）提供更高分辨率，降低噪聲（低至54μV），適用于高精度測量場景。

三、按應用場景選型，實現性價比最優

通用測試與預算有限：RTE系列具備良好性能與直觀操作，適用于汽車電子、工業控制等常規測試，性價比突出。

高精度、高速測量：RTO系列具備超低噪聲、先進數字觸發系統，適合雷達、功率電子等高要求場景。RTO系列還支持深存儲與復雜觸發，是動態特性測試的理想選擇。

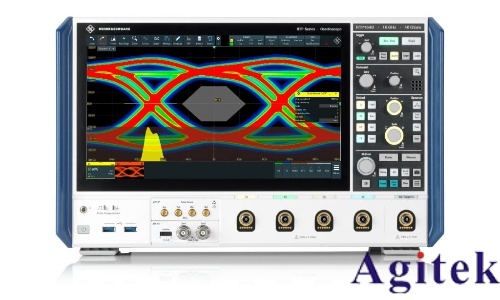

多通道同步測量：RTP系列支持多通道高保真同步采集，適用于通信基站、高性能計算等復雜系統測試。

特殊應用補充：HRO系列專注高頻與射頻測試；RTB2000集成邏輯分析功能，適合嵌入式開發；RTH為便攜式設計，適用于現場維護。

四、考慮擴展性與軟件功能

R&S示波器支持任意波形發生器、邏輯分析儀、協議解碼等選件，建議根據未來需求預留擴展空間。其豐富的軟件分析工具，如眼圖、頻譜、模板測試等，可大幅提升分析深度。

五、綜合預算與使用環境

高性能型號雖功能強大，但價格較高。若預算有限，可考慮租賃或二手設備。同時，結合使用環境選擇臺式、便攜式或機架安裝型號。

綜上，選擇羅德與施瓦茨示波器應“以用為本”，綜合評估帶寬、采樣率、存儲深度、應用場景與預算，科學選型，方能實現測試效率與精度的雙重提升。
