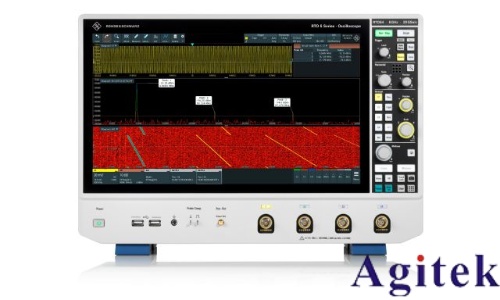

羅德與施瓦茨示波器與VXG信號源聯動實現閉環測試的實踐方法

在現代電子測試測量領域，高精度、高效率的閉環測試系統對于驗證復雜電子設備的性能至關重要。羅德與施瓦茨（Rohde & Schwarz）作為全球領先的測試測量設備供應商，其高性能示波器與VXG系列矢量信號發生器的協同工作，為實現精準閉環測試提供了強大支持。通過合理配置與聯動控制，可構建高度自動化的測試環境，廣泛應用于通信、雷達、航空航天等領域。

實現示波器與VXG信號源的閉環測試，核心在于系統集成與同步控制。首先，硬件連接是基礎。示波器與VXG通常通過LAN（LXI）、GPIB或USB接口接入同一控制主機，建議采用千兆以太網實現高速穩定通信。同時，為確保時間同步，應使用外部10 MHz參考時鐘或PPS（脈沖每秒）信號連接兩者，實現頻率和相位的精確對齊。

其次，軟件平臺是實現閉環控制的關鍵。可使用R&S的儀器控制軟件如InstrumentView或第三方自動化測試平臺（如LabVIEW、Python配合PyVISA庫）編寫控制腳本。測試流程通常為：VXG根據預設參數生成特定調制信號（如QAM、OFDM）并輸出至被測設備（DUT），示波器同步采集DUT的輸出響應信號。通過分析波形參數（如眼圖、EVM、抖動等），系統自動評估性能指標。

若測試結果未達預期，控制程序可動態調整VXG的輸出參數（如功率、頻率、調制格式），再次激勵DUT，形成“激勵—采集—分析—反饋”的閉環流程。例如，在功率放大器非線性測試中，示波器檢測到信號失真后，系統可自動降低輸入電平或調整預失真算法，實現自適應優化。

此外，R&S設備支持SCPI命令遠程控制，便于實現測試流程的全自動化。結合儀器的高時間分辨率與寬動態范圍，能夠捕捉微弱信號與瞬態事件，顯著提升測試可靠性。

綜上所述，通過精確的硬件同步、高效的軟件控制與閉環反饋機制，羅德與施瓦茨示波器與VXG信號源的聯動可構建穩定、智能的閉環測試系統。該方案不僅提高了測試效率與精度，還為復雜系統研發提供了強有力的技術支撐，是現代高性能測試測量的典范實踐。
