RIGOL MHO/DHO5000系列示波器如何成為您的集成化電源測試平臺

在追求更高功率密度、更優效率的電源設計道路上，開關損耗的精確量化、電源質量的合規性驗證、微弱紋波的精準捕獲……這些關鍵任務往往需要多種專用儀器協同工作，不僅增加了測試成本，也拉長了研發周期。

RIGOL MHO/DHO5000系列高分辨率數字示波器現已配備強大的電源分析功能選件，旨在將您日常使用的示波器，升級為一臺覆蓋全鏈路關鍵指標的綜合性電源測試與分析平臺。

從元器件到系統覆蓋11項關鍵電源測試項目

RIGOL MHO/DHO5000系列高分辨率數字示波器的電源分析選件將復雜的測試流程軟件化、自動化，可全面覆蓋從AC輸入端到DC輸出端，乃至功率器件本體的關鍵測試項目，確保您對電源性能有全面、深入的洞察。

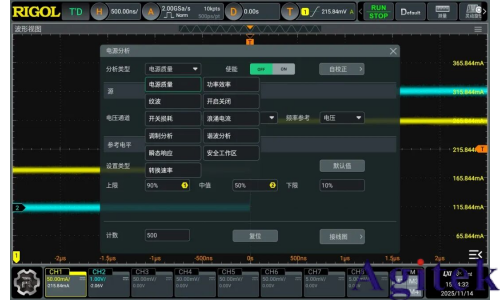

MHO/DHO5000系列數字示波器電源分析功能界面菜單

該功能選件支持的關鍵測試項目包括：

輸入端特性分析

電源質量：精確測量功率、相位角、功率因數等參數，評估電能利用效率。

諧波分析：依據IEC 61000-3-2等標準進行合規性測試，自動生成諧波數據列表。

浪涌電流：捕捉上電瞬間的峰值電流，驗證保護電路設計的有效性。

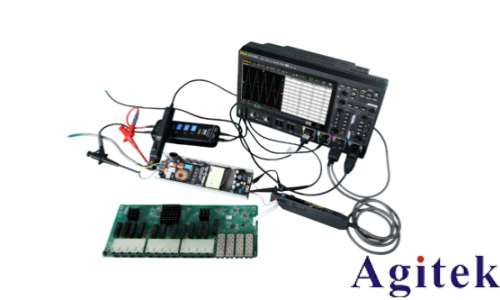

諧波分析連接示意圖

功率轉換環節分析

開關損耗：精確測量功率器件（MOSFET/IGBT）的開通損耗(Eon)、關斷損耗(Eoff)及導通損耗，為效率優化和熱設計提供關鍵數據。

安全工作區 (SOA)：實時繪制器件的V-I軌跡，確保其在任何工作條件下均未超出安全邊界，提升系統可靠性。

調制分析：分析PWM驅動信號的各項參數，用于電源閉環控制的深度分析。

轉換速率 (Slew Rate)：量化開關過程中電壓(dV/dt)與電流(dI/dt)的瞬態變化能力。

功率效率：自動計算輸入與輸出功率，得出系統整體效率。

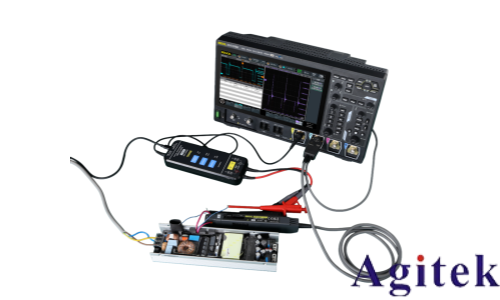

轉換速率測試接線示意圖

輸出端特性分析

電源紋波測量：精準測量輸出直流電壓的波動量，評估電源純凈度。

瞬態響應：評估輸出電壓在負載突變工況下的恢復時間特性。

 開啟關閉：精確測量電源模塊的啟動與關斷時序特性。

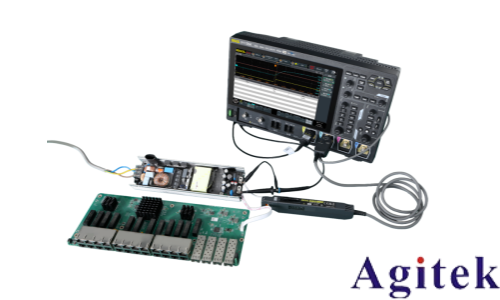

瞬態響應測試接線示意圖

每一個測試項都可以在系統中查看接線示意圖，以幫助工程師更好地理解每個測試項的測試要點。

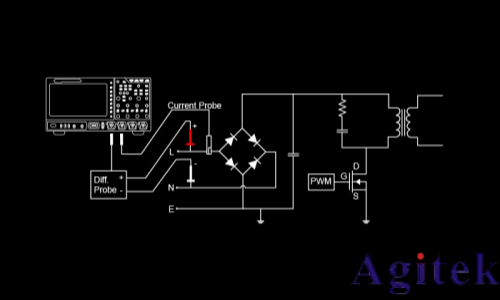

MHO/DHO5000系列數字示波器內置的接線示意圖

從源頭保障可信度探頭消磁與Deskew校準

精確的數據是電源設計的基石。因此，我們提供了專業的校準工具，以確保測量的可信度。

探頭時延校準 (Deskew)： 自動補償電壓與電流探頭間的納秒級傳輸延遲，消除其對瞬時功率（尤其開關損耗）計算的巨大誤差，是高精度功率測量的必要前提。

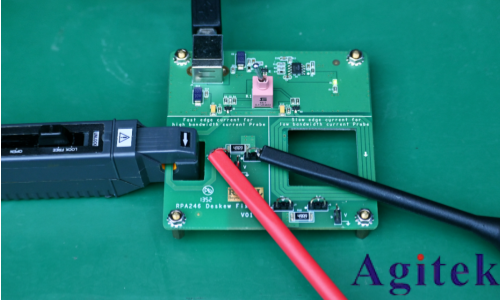

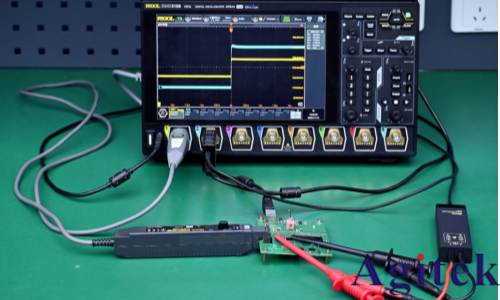

使用RPA246校準延時的接線圖

探頭消磁與調零： 確保電流探頭在測量前消除剩磁和直流偏置，從源頭保證測量準確性。

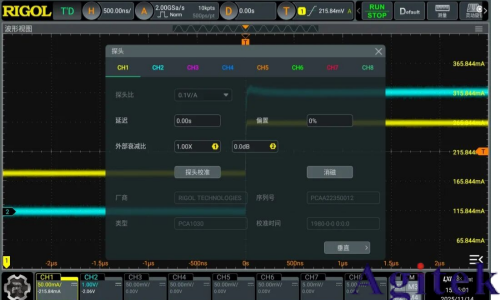

電流探頭消磁菜單界面

安全提示

電源，尤其是市電測試，涉及高壓風險。我們鄭重提醒您，在進行任何測試前：

必須使用高壓差分探頭進行浮地或未隔離的交流市電測量。

嚴禁使用單端探頭直接連接市電，此舉可能導致設備損壞、短路甚至人身傷害。

請確保所有設備可靠接地，并使用適當的個人防護裝備（PPE）。

降本增效，化繁為簡

RIGOL MHO/DHO5000系列高分辨率數字示波器及其電源分析選件，為您提供了一個高效的集成化解決方案。它將傳統上需要功率分析儀、諧波分析儀等多種儀器才能完成的工作，整合到一臺您最熟悉的設備中，顯著降低了測試設備的投資成本，同時通過自動化的測試流程，極大地提升了您的研發與驗證效率。
