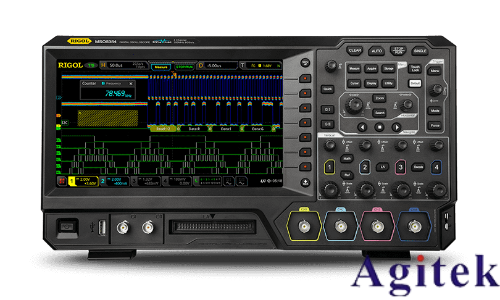

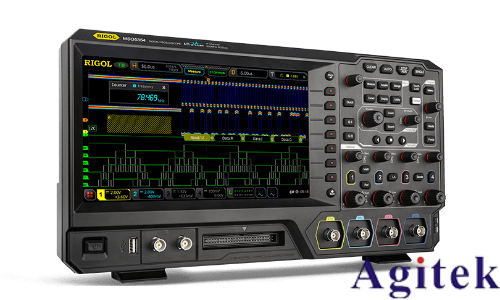

使用普源示波器MSO5000的FFT功能分析頻偏與調制特性

使用普源MSO5000示波器的FFT功能分析頻偏與調制特性，需結合頻譜解析與參數配置實現精準測量。以下是系統化操作指南：

一、基礎設置與操作流程

激活FFT模式

按下示波器前面板的Math鍵，選擇FFT運算類型，通過Source選擇待分析通道（如CH1）。

屏幕將顯示頻譜圖，橫軸為頻率（Hz），縱軸默認為線性幅度（Vrms），可通過Unit切換為對數刻度（dBV）以增強微弱諧波可見性。

關鍵參數優化

采樣率與時間基準：將時間基準（Time/div）調至合適值（如1ms/div），確保采樣率（Sample Rate）≥信號最高頻率的2倍，避免混疊失真。

窗函數選擇：

漢寧窗（Hanning）：適用于調制信號等窄帶分析，平衡頻率與幅度精度 ；

矩形窗（Rectangular）：瞬態信號分析，保留高頻細節。

分辨率帶寬（RBW）：RBW = 采樣率/采樣點數，減小RBW可提升頻率分辨率，需延長采樣時間。

二、頻偏測量方法

載波定位與邊頻識別

在頻譜圖中定位載波頻率（主峰），調制信號產生的邊頻分量對稱分布于載波兩側。

例如：調頻信號中，邊頻間隔等于調制頻率（F_m），頻偏（Δf）與調制指數（m_f）關系為：Δf = m_f × F_m。

峰值差值法

使用光標（Cursor）測量載波與邊頻峰值的幅度差（ΔA），結合調制類型計算頻偏：

調頻信號：Δf ≈ (ΔA / 2) × F_m（小頻偏近似）；

調相信號：Δf = (ΔA / 2) × F_m × β（β為相位靈敏度）。

三、調制特性分析

調幅系數（m）測量

通過頻譜儀法計算：m = 2 × (邊頻幅度 / 載波幅度)。

操作示例：若載波幅度為1V，邊頻幅度為0.2V，則m=40%。

調制失真檢測

非線性失真會在頻譜中產生高次諧波（如2F_m、3F_m），通過Harmonic測量功能量化諧波含量。

例如：調幅波中出現3次諧波，提示調制器存在非線性失真。

四、典型應用場景

五、誤差抑制與技巧

抗混疊處理

啟用示波器內置低通濾波器（如20MHz硬件濾波器），或外接抗混疊濾波器。

噪聲抑制

采用Average Acquisition模式（8-16次平均），降低隨機噪聲影響。

校準與驗證

使用示波器自校準功能，定期檢查垂直增益與時間基準精度。

六、案例解析

問題：無人機電機驅動信號頻譜中出現2倍頻諧波。
分析：

FFT顯示12kHz開關頻率處諧波幅值超-40dBc；

調制特性分析發現PWM邊頻不對稱，提示柵極驅動電壓畸變；

優化屏蔽與驅動參數后，諧波抑制至-60dBc以下。

通過上述方法，可高效解析頻偏與調制特性，為通信、電力電子等領域的故障診斷提供量化依據。注意：測量前需確認信號幅度在示波器量程內，避免ADC飽和導致頻譜失真。
