普源DS70000系列數字示波器LVDS測試解決方案

在現代高速數字系統設計中，低壓差分信號（LVDS）因其高抗干擾性、低功耗和高速傳輸能力，被廣泛應用于通信、工業控制及高性能計算等領域。針對LVDS信號的精準測試，對示波器的帶寬、采樣率及探頭系統提出了極高要求。普源精電推出的DS70000系列高帶寬數字示波器，結合專業探頭與測量技術，為LVDS信號測試提供了高效、可靠的完整解決方案。

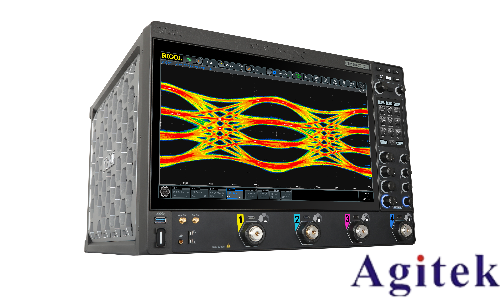

DS70000系列示波器具備高達數GHz的帶寬和實時采樣能力，能夠完整捕獲LVDS高速差分信號的動態波形，確保信號邊沿細節不丟失。其高垂直分辨率與低噪聲設計，提升了小幅度信號（典型LVDS擺幅為350mV）的測量精度，有效識別信號抖動、畸變等潛在問題。同時，示波器內置豐富的測量參數與眼圖分析功能，可快速評估LVDS鏈路的信號完整性。

在探頭選擇方面，建議采用高帶寬有源差分探頭，如PVA8000系列。該探頭輸入電容≤1pF，極大降低對被測電路的負載效應，避免因探頭引入導致信號失真。其高共模抑制比（CMRR）特性，可有效濾除LVDS傳輸中的共模噪聲，精準還原差分信號波形。使用前需通過示波器內置校準信號完成探頭補償，調整衰減比與相位，確保測量系統處于最佳狀態。

連接方式對測量結果影響顯著。測試LVDS信號時，應盡量縮短接地路徑，使用探頭附帶的接地彈簧或焊接式接地夾，將接地線長度控制在3cm以內，以減少接地電感和“天線效應”帶來的電磁干擾。同時，差分探頭的正負端應等長、對稱連接，避免引入額外的時延偏差，影響眼圖對稱性。

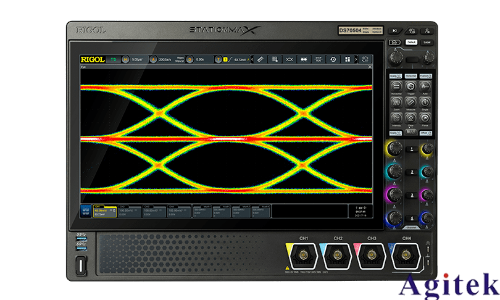

在實際測試中，可結合DS70000的眼圖疊加功能，長時間采集LVDS信號，生成清晰眼圖，直觀判斷信號質量。通過測量眼高、眼寬、抖動（Jitter）和交叉點等參數，全面評估系統時序裕量與誤碼率。示波器還支持模板測試功能，可自定義通過/失敗判定標準，實現自動化生產測試。

綜上所述，普源DS70000系列數字示波器憑借其高帶寬、低噪聲與強大的分析能力，配合有源差分探頭及優化連接方案，構建了專業、高效的LVDS測試平臺。無論是研發調試還是批量驗證，該方案均能提供精準、可靠的測量數據，助力工程師快速定位問題，提升產品可靠性與開發效率。
