keysight是德頻譜分析儀的時間門控測量詳解

在無線通信和雷達測試中，我們經常會遇到這樣的信號：它像手電筒一樣，一亮一滅，而不是持續發光。這類脈沖信號的傳統頻譜測量會遇到一個難題——信號關閉時的噪聲會干擾我們觀察信號開啟時的真實頻譜特征。

這類信號的特點是在時間上不連續分布，傳統的頻譜分析方法難以準確捕捉其真實頻譜特性。

時間門控頻譜測量技術成為解決這一挑戰的關鍵測量手段。

01什么是時間門控？

想象一下，要在閃爍的燈光下拍攝一張清晰的照片。如果快門一直開著，拍到的照片肯定會模糊。但如果你只在燈光亮起的瞬間按下快門，就能捕捉到清晰的畫面。時間門控技術就是基于這個原理。

具體來說，時間門控通過精確控制測量時間窗口，只在對信號特定的時段（脈沖的導通期）進行測量周期性信號的頻譜，使用觸發器來同步突發的發生時間，從而避免信號關閉時段噪聲的干擾。

實現時間門控需要四個關鍵要素：

門觸發信號：告訴分析儀何時開始關注信號；

觸發模式：根據信號特征選擇邊沿或電平觸發；

門延遲：設定觸發后多久開始測量；

門長度：決定測量窗口的持續時間。

02三種時間門控方法

1、本振門控（Gated LO）

這是目前最靈活且推薦的方法。它通過控制本振的掃描時機（斜坡掃描），只在門開啟期間進行頻率斜坡掃描。就像攝影師在燈光亮起時才按下快門，這種方法測量速度快，頻譜儀可靈活設置。

2. 視頻門控（Gated Video）

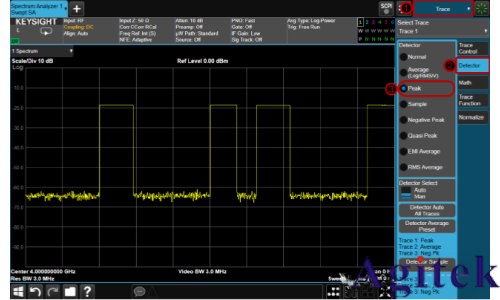

頻譜儀連續掃描，但只記錄門開啟時的數據。這種方法好比連續拍攝，但只保存燈光亮起時的照片幀。雖然可靠，但測量速度較慢，且必須使用峰值檢測器以確保每個跡線點都能收集到數據。。

3、FFT門控（Gated FFT）

直接對門控時段內的信號進行快速傅里葉變換。這種方法適合脈沖較窄、周期較長的信號，但在頻率跨度較大時靈活性不足。

04時間門控詳細測量步驟

第一步：頻譜儀基本設置

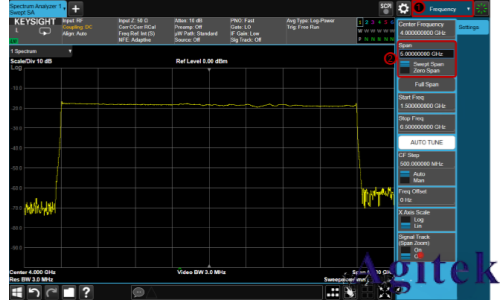

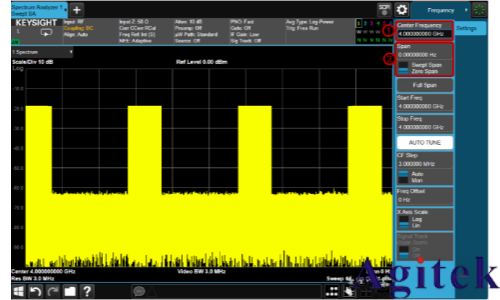

首先將分析儀復位到默認設置，根據待測信號設置中心頻率，零掃寬。

第二步：觸發與門源配置

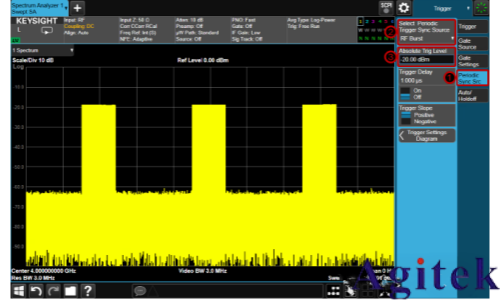

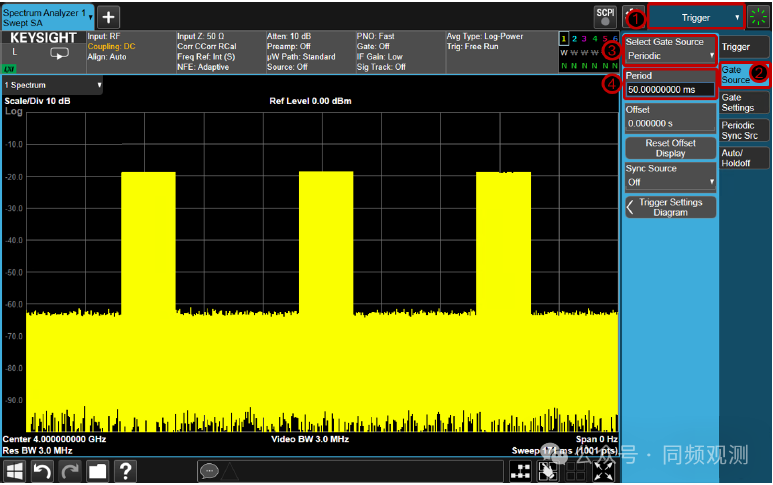

進入觸發菜單，根據信號特性選擇合適的觸發源、周期、觸發電平、檢波方式、門控延遲和門控長度（使信號80%被捕獲）。如果信號帶寬不大，選擇RF突發觸發；對于寬帶信號，建議使用周期觸發。

第三步：門參數精細調整

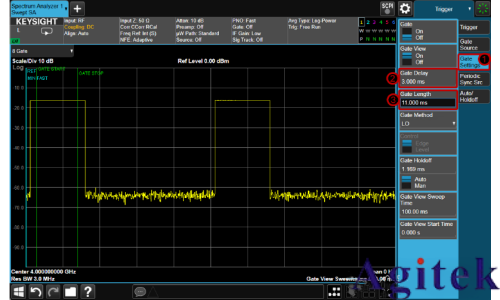

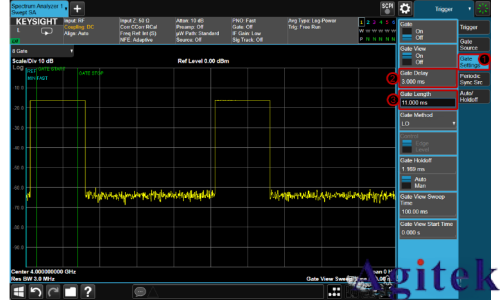

打開門控視圖功能，此時能看到信號的時域波形。調整門延遲，讓測量窗口避開脈沖的上升沿和下降沿；設置門長度，使其略小于脈沖寬度，確保只測量信號的穩定部分。

第四步：RBW優化

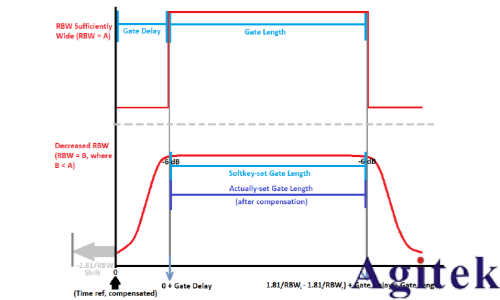

分辨率帶寬（RBW）的設置至關重要。根據公式來計算所需RBW：

例如，對于100μs的脈沖，RBW應不大于1kHz。

05應用場景

1、FMCW汽車?yán)走_(dá)信號測量

以脈沖FMCW汽車?yán)走_(dá)信號為例，通過設置周期觸發器為門源，調整門延遲和門長度以捕獲信號中心，可以清晰觀察到脈沖FMCW信號的頻譜特征。

2、快速功率測量中的時間門控

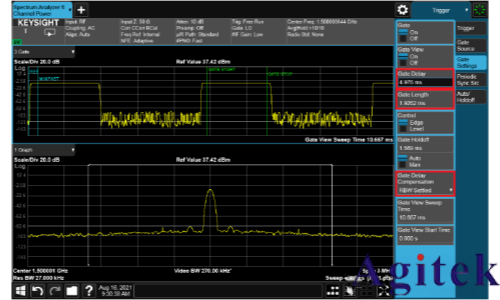

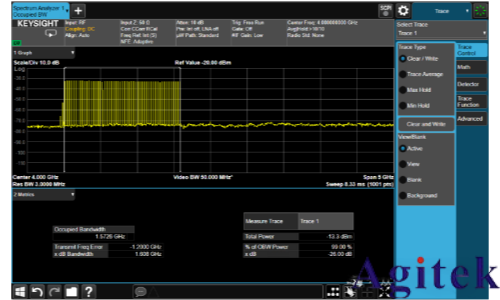

時間門控可與多種內置功率測量結合使用，如信道功率、鄰道功率、占用帶寬和頻譜發射模板。使用RF突發作為門源隔離信號，通過調整門參數可有效去除雜散信號，獲得準確測量結果。

3、門控相位噪聲測量

脈沖調制CW載波的相位噪聲測量面臨特殊挑戰：脈沖調制會無意中混疊為相位噪聲，高于PRF/2的偏移處信息會欠采樣。

通過設置門控（門源為周期且周期等于脈沖周期），可以有效測量精確到PRF/2的相位噪聲，獲得更準確的結果。需要注意的是，脈沖調制會使載波功率降低20log(脈沖寬度?PRF)，這會影響系統的理論噪聲底限。

06常見問題快速排查

如果測量結果不理想，可以檢查以下幾個要點：

觸發電平是否設置在脈沖幅度的50%左右

門位置是否完全覆蓋脈沖穩定期

RBW設置是否滿足脈沖寬度的要求

觸發保持時間是否適當，避免誤觸發

時間門控頻譜分析技術為解決脈沖和時分復用信號的測量難題提供了有效方案，現在的頻譜儀時間門控測量的精度和易用性也能夠完全應對各種測量場景。
