矢量網絡分析儀相關概念

什么是 S參數？

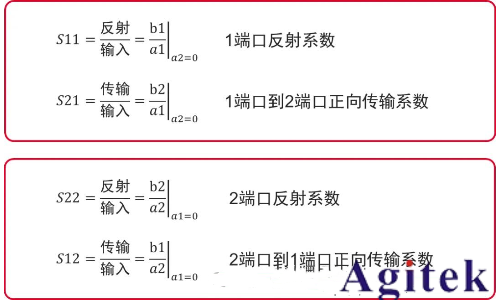

S參數，也就是散射參數。是微波傳輸中的一個重要參數。S12為反向傳輸系數，也就是隔離。S21為正向傳輸系數，也就是增益。S11為輸入反射系數，也就是輸入回波損耗，S22為輸出反射系數，也就是輸出回波損耗。

為什么使用 S參數？

某個器件(系統)完整的參數應包含：反射和傳輸特性，參數反射參數指標中都應包含幅度和相位信息。對器件(系統)的這些參數描述可采用S參數(散射參數)。

雙端口器件的S參數包含四個參數(N端口器件S參數包含N^2個參數)。S參數的定義是基于信號電壓比值的參數。所以S參數為矢量。

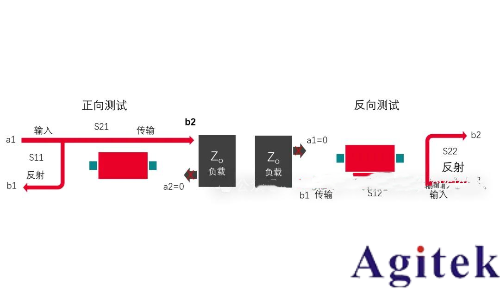

S參數下標為器件的端口，具體定義為：第一個數字代表信號輸出端口，第二個數字代表信號輸入端。網絡分析儀測試中，被測件與儀表端口1（Port1)連接的端口定義為器件的1端口，與儀表端口2連接的器件端口定義為2端口。
Sab：表示被測件端口b到端口a的傳輸系數。

例：被測件輸入端為：1端口，輸出端：2端口。
S11：當被測件輸出端接匹配負載，輸入端反射系數。
S21：當被測件輸出端接匹配負載時，器件 端口1T端口2傳輸系數。

矢量網絡分析儀是做什么的?

測量功能?：矢量網絡分析儀能夠測量單端口或兩端口網絡的各種參數幅值和相位，包括輸入反射系數、輸出反射系數、電壓駐波比、阻抗（或?qū)Ъ{）、?衰減（或增益）、相移和?群延時等傳輸參數，以及隔離度和定向度等。

?寬頻帶掃描測量?：能夠在寬頻帶內進行掃描測量以確定網絡參量，并對測量結果逐點進行誤差修正，換算出其他幾十種網絡參數。

?電子延遲功能?：利用電子延遲功能抵消被測器件的電長度，得到與線性相移的偏差，即相位波動（失真），這對于相位波動的測試非常重要。

?多種測試功能?：除了基本的幅值和相位測量外，還可以進行駐波比、?回波損耗、?插入損耗、平坦度、?帶外抑制、衰減、增益、隔離度、特性阻抗、輸入輸出阻抗、相位、延時、1dB壓縮點、噪聲系數等多種參數的測試。

?應用廣泛?：矢量網絡分析儀適用于各種射頻微波元器件和電路的測試，包括?濾波器、?放大器、?混頻器、雙工器、耦合器、隔離器、環行器等，廣泛應用于通信、雷達、電子對抗等領域。

?高精度和高動態范圍?：矢量網絡分析儀具有高精度和高動態范圍，能夠滿足各種復雜測試需求，是射頻微波領域不可或缺的測試工具。

綜上所述，矢量網絡分析儀是一種功能強大、應用廣泛的測試設備，對于保證射頻微波系統的性能和穩定性具有重要意義。
