同惠TH1992電流源在功率MOSFET配對測試技術應用

一、測試背景與目的 功率MOSFET在電力電子、**等領域應用廣泛，其參數一致性對電路性能（如效率、穩定性）至關重要。本方案針對功率MOSFET開展配對測試，通過測量閾值電壓、跨導曲線等關鍵參數，實現器件的精準配對，滿足北京XX能創科技有限公司、**研究所等場景的二次篩選及配對需求，保障下游應用中功率模塊的可靠性與性能表現。

二、測試對象

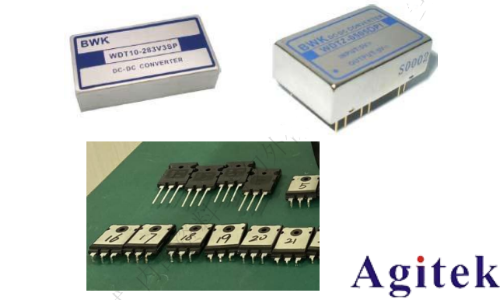

功率MOSFET，涵蓋不同封裝、型號的功率場效應晶體管器件（如圖示封裝形式的功率MOSFET）。

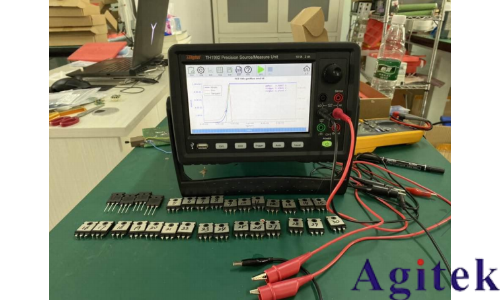

三、測試設備與方案配置 采用TH1992精密源/測量單元（SMU），該設備具備一體化集成特性，可同時實現精準的電壓源、電流源輸出及高精度電參數測量，為功率MOSFET的參數測試提供高效、高速度的硬件支撐。

四、測試參數與方法

1. 閾值電壓（$V_{th}$）測試

測試原理：在規定的漏極電流（$I_D$）下，使漏源電壓（$V_{DS}$）為0，測量柵源之間的電壓即為閾值電壓。

測試步驟：

1.連接TH1992與功率MOSFET，確保引腳（柵極G、源極S、漏極D）對應無誤。

2.設置TH1992輸出漏極電流$I_D$為規定值（如$10\mu A$，依器件規格調整），并將$V_{DS}$置為0V。

3.逐步調節柵源電壓$V_{GS}$，記錄使$I_D$達到規定值時的$V_{GS}$，即為閾值電壓$V_{th}$。

2. 跨導曲線（$g_m - V_{GS}$）測試

測試原理：跨導$g_m = \frac{\partial I_D}{\partial V_{GS}}$（在$V_{DS}$恒定下），反映柵壓對漏極電流的控制能力。

測試步驟：

1. 固定$V_{DS}$為某一恒定值（如$5V$，依器件工作區間調整）。

2. 掃描$V_{GS}$的取值范圍（如從$V_{th}$到$20V$），同步記錄對應的$I_D$。

3. 對$I_D - V_{GS}$曲線求導，得到跨導$g_m$隨$V_{GS}$變化的曲線。

五、測試流程與要求

1. 測試流程

樣品準備：對功率MOSFET進行外觀檢測，剔除明顯物理損傷器件。

參數預測試：通過TH1992初步測量$V_{th}$和跨導曲線，篩選出參數異常（如$V_{th}$超出規格范圍）的器件。

批量配對測試：對合格樣品逐一測量$V_{th}$和跨導曲線，記錄每個器件的參數值。

配對分組：依據$V_{th}$的偏差范圍（如$\pm 0.5V$內）和跨導曲線的相似度（如曲線形狀、峰值偏差在$10\%$內），將器件劃分為不同配對組。

2. 測試要求

參數匹配：同一配對組內，功率MOSFET的$V_{th}$偏差需控制在$\pm 0.3V$以內，跨導曲線的關鍵特征（如峰值、線性區間）偏差不超過$8\%$。

測試效率：基于TH1992的高速度特性，單批次（50件）測試時間不超過2小時。

六、競爭優勢與應用價值

1. 競爭優勢

一體化集成：TH1992集成源、測功能，減少外部設備連接，降低測試系統復雜度。

高效率、高速度：相比傳統分立設備測試，測試時間縮短$30\%$以上，滿足批量篩選需求。

高性價比：設備成本與測試精度平衡，在**、工業級應用中具備經濟優勢。

2. 應用價值

保障功率模塊的一致性，提升電力電子設備（如逆變器、電源）的效率與穩定性。通過二次篩選及配對，滿足**電子系統對器件可靠性、一致性的嚴苛要求，降低系統故障風險。

 本方案通過精準的參數測量與科學的配對邏輯，為功率MOSFET的應用提供了可靠的測試技術支撐，助力下游領域設備性能的提升。
