基于數字源表與 ATECLOUD 平臺的 IV 曲線自動化測試方案

在電子元器件生產領域，太陽能電池、二極管、三極管等產品的性能驗證至關重要，而IV 曲線（電流 - 電壓特性曲線）測試是評估其電氣性能的核心手段。通過 IV 曲線，可精準獲取開路電壓（Voc）、短路電流（Isc）、最大功率點（Pmax）等關鍵參數，直接判定產品是否符合出廠標準。

傳統 IV 曲線測試依賴單獨數字源表手動操作，不僅需人工記錄海量測試數據、手動繪制曲線，還面臨大批量測試時效率低下、數據一致性差等問題。為解決這一痛點，本文結合 Keithley 2400/2461 數字源表與 ATECLOUD 自動化測試平臺，詳細介紹一套 “硬件快速部署 + 軟件自動化測試 + 結果智能分析” 的完整 IV 曲線測試方案，實現不影響被測電路正常運行的高效測試。

一、測試方案核心硬件與連接邏輯

1.1 核心硬件選型

本方案選用 Keithley 2400（通用型數字源表，適用于中低功率器件測試）與 Keithley 2461（高精度源表，支持高電壓 / 大電流場景，如功率半導體測試）作為核心測試硬件，二者均具備 “電壓源 - 電流測量”“電流源 - 電壓測量” 雙模式，可滿足不同類型元器件的 IV 曲線測試需求。

1.2 硬件連接方案（關鍵：不影響被測電路運行）

由于被測電路的電壓、電流受外部電路控制，需采用 **“并聯電壓測量 + 串聯電流測量” 的非侵入式連接方式 **，確保測試過程不干擾電路正常工作，具體接線步驟如下：

電流測量回路連接：將數字源表的 “SOURCE OUT” 端子與 “MEASURE IN” 端子串聯接入被測電路的電流回路中（需注意電流流向與源表極性匹配）。此時源表僅作為 “電流測量儀”，不主動輸出電壓 / 電流，僅通過串聯回路實時采集被測電路的工作電流，避免對電路電流特性產生影響。

電壓測量回路連接：將數字源表的 “VOLTAGE SENSE” 端子（若為 Keithley 2461，需啟用 4 線測量模式）直接并聯在被測電路的電壓測試點兩端（如元器件的正負極）。并聯方式不會改變被測電路的阻抗特性，可精準采集電路的實際工作電壓，且不影響電壓控制邏輯。

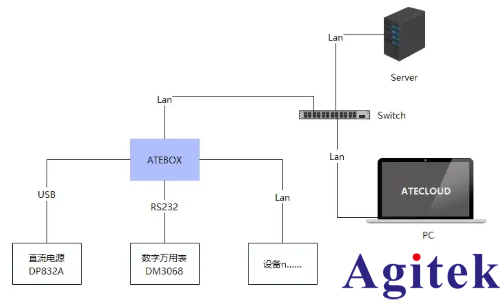

平臺通信連接：通過 USB 數據線將數字源表與 ATECLOUD 平臺的核心硬件 “ATEBOX” 連接，實現平臺對源表的指令控制與數據回傳。ATEBOX 作為硬件接口中樞，可同時接入多臺源表，支持多工位并行測試。

二、ATECLOUD 平臺測試方案搭建

ATECLOUD 平臺通過 “可視化拖拽 + 參數配置” 的方式簡化方案搭建流程，無需編寫復雜代碼，僅需按照手動測試邏輯完成步驟配置，即可實現自動化測試。

2.1 項目創建與指令配置

登錄 ATECLOUD 平臺，進入 “項目管理” 界面，點擊 “新增項目”，選擇 “源表 IV 曲線測試” 模板，輸入項目名稱（如 “二極管 IV 曲線測試 V1.0”）及測試參數范圍（如電壓掃描范圍 0-5V、電流測量精度 1μA）。

進入 “方案搭建畫布”，平臺已封裝 Keithley 2400/2461 的標準化指令框（如 “初始化源表”“設置測量模式”“啟動掃描測試”“數據存儲”），用戶只需將指令框按測試流程拖拽至畫布，并用 “邏輯連接線” 串聯（如 “初始化→設置模式→啟動掃描→數據存儲”）。

雙擊各指令框配置參數：例如 “設置測量模式” 中，選擇 “電壓掃描 - 電流測量” 模式，輸入掃描步長（如 0.1V / 步）、掃描速度（如 10ms / 步）；“啟動掃描測試” 中，設置數據采樣間隔與測試次數（支持單次測試與循環測試）。

2.2 多 PIN 點測試特殊配置（針對芯片類多引腳器件）

若測試對象為芯片等多引腳器件，需在 “通道配置” 界面完成以下操作：

選擇與源表連接的測試通道（ATECLOUD 平臺支持同時控制 10 個以上通道），為每個通道分配對應的引腳（如芯片的 VCC 腳、GND 腳、信號腳）。

為每個通道獨立設置掃描參數（如不同引腳的電壓掃描范圍、電流保護閾值），確保多引腳同時測試時互不干擾。

啟用 “曲線對比” 功能，平臺會自動將各通道的 IV 曲線疊加顯示，便于快速識別異常引腳。

三、IV 曲線自動化測試流程

3.1 測試啟動與過程監控

在 ATECLOUD 平臺 “測試執行” 界面，輸入被測產品編號（支持批量導入產品序列號），點擊 “一鍵啟動”，平臺會自動向源表發送測試指令，啟動 IV 曲線掃描。

測試過程中，界面實時顯示當前電壓、電流數據及動態繪制的 IV 曲線，同時標注關鍵參數（如 Voc、Isc）的實時數值，若出現超量程、過流等異常，平臺會立即暫停測試并彈窗報警。

3.2 測試結果智能分析

測試完成后，平臺自動生成完整的 IV 曲線圖表，圖表中會用不同顏色標注 Voc（開路電壓，曲線與電壓軸交點）、Isc（短路電流，曲線與電流軸交點）、Pmax（最大功率點，曲線中功率最大的點），并計算填充因子（FF=Pmax/(Voc×Isc)）等核心參數。

支持導出原始測試數據（格式包括 Excel、CSV），用戶可基于原始數據進一步計算串聯電阻（Rs）、并聯電阻（Rsh）等衍生參數，滿足深度分析需求。

四、自定義報告導出與批量測試優化

4.1 15 秒快速生成專業報告

ATECLOUD 平臺提供 “自定義報告” 功能，用戶可按以下步驟生成報告：

在 “報告模板” 界面上傳預設計的 Word/Excel 模板（模板中可預留曲線插入位、參數表格位）。

通過 “動態數據綁定” 功能，將測試數據（如 IV 曲線、Voc/Isc 數值、合格判定結果）與模板中的預留位置關聯。

點擊 “生成報告”，平臺會在 15 秒內自動填充數據，生成包含測試信息、曲線圖表、參數表、分析結論的專業報告，支持 PDF 格式導出。

4.2 批量測試效率提升策略

針對大批量產品測試場景，平臺支持以下優化功能：

多工位并行測試：ATEBOX 可同時接入多臺源表，平臺支持 10 個以上工位并行測試，測試效率隨工位數量線性提升。

自動分類存儲：批量測試完成后，平臺會按工位編號、產品序列號自動分類存儲測試數據與報告，避免數據混亂。

合格判定自動化：在 “測試標準” 界面預設合格閾值（如 Voc 需在 3.2-3.4V、FF 需≥0.7），平臺會自動對比測試結果與閾值，生成 “合格 / 不合格” 判定，減少人工篩選成本。

五、方案優勢總結

非侵入式測試：通過 “串聯測電流 + 并聯測電壓” 的接線方式，確保測試過程不影響被測電路的正常運行，數據真實性高。

全流程自動化：從方案搭建、測試執行到結果分析、報告生成，全程無需人工干預，大幅降低操作成本。

兼容性強：支持 Keithley 2400/2461 等主流數字源表，可適配太陽能電池、二極管、芯片等多類型元器件測試。

效率與精度兼顧：多工位并行測試提升批量測試效率，高精度源表與平臺數據處理算法確保測試精度（電流精度可達 1nA，電壓精度可達 10μV）。

本方案為電子元器件 IV 曲線測試提供了 “高效、精準、便捷” 的解決方案，尤其適用于生產線上的大批量質量檢測場景，可幫助企業提升測試效率、降低人力成本，同時保障測試數據的一致性與可靠性。
