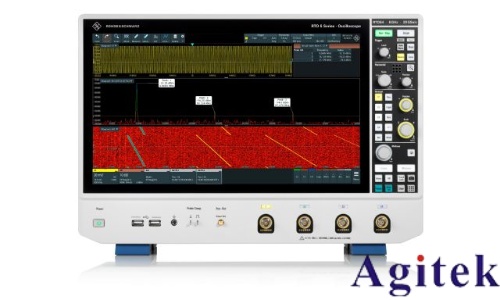

羅德與施瓦茨R&S?RTO64示波器直流電壓精確測量指南

羅德與施瓦茨示波器，作為工程師和技術愛好者的得力助手，能夠在測量直流電壓時提供精確的數據支持。那么，如何使用羅德與施瓦茨的 R&S? RTO64 示波器進行直流電壓的精確測量呢？本文將為您詳細講解操作步驟及注意事項，幫助您全面掌握這一技能。

一、連接與基本設置

1. 連接探頭 ：將示波器探頭連接到被測電路。確保探頭的接地線連接到電路的地線，信號線接觸待測點。根據電壓范圍選擇合適的探頭衰減比（如使用 x1 或 x10 衰減比時，需相應調整計算，兩者主要在信號衰減比例、輸入阻抗、帶寬及應用領域上有所區別）。

2. 垂直 / 水平系統基本設置

垂直刻度調節（Volts/Div） ：通過旋轉垂直旋鈕或觸控調節，設置每格電壓值（例如 500 mV/div），使波形幅度適中占據屏幕的 60% 至 80%。選擇耦合模式 ：

  DC 耦合：保留信號的直流分量，適用于電源紋波測試。

  AC 耦合：濾除直流分量，適合觀測交流信號。

水平時基調節（Time/Div） ：旋轉水平旋鈕調節時間刻度（如 1 μs/div），確保信號周期詳細顯示。

帶寬限制（可選） ：使用 20 MHz 或 250 MHz 帶寬限制，可有效抑制高頻噪聲干擾。

3. 觸發設定 ：調節觸發電平，使波形穩定顯示，選擇 “邊緣觸發” 模式。若信號穩定，可適當關閉觸發功能。

二、參數調整與精確測量

1. 垂直刻度設定 ：通過旋鈕或菜單調節垂直靈敏度（如每格 500 mV），使波形在屏幕中央清晰顯示。若波形超出屏幕范圍，增加靈敏度；若波形過小，降低靈敏度。

2. 時基調節 ：設定水平時基（如每格 1 ms），確保波形在時間軸上詳細展示。

3. 載入直流電壓

觀察波形：直流電壓在示波器上表現為水平直線。確定零電壓線：將輸入耦合切換至 “GND”，調節垂直位移旋鈕使時基線位于屏幕中央或指定刻度線。

切換回 “DC 模式”，記錄波形直線與零電壓線之間的垂直距離（單位：格）。

計算電壓值：DC 電壓（V）= 垂直距離（格）× 垂直靈敏度（V/ 格）。

三、常見注意事項

1. 探頭選擇 ：進行高壓精確測量時需使用專用高壓探頭，以防設備損壞。

2. 測量范圍匹配 ：預估電壓范圍，選擇適當的垂直靈敏度，避免過載或分辨率不足。

3. 環境干擾 ：使用屏蔽電纜避免電磁干擾，必要時啟動示波器的帶寬限制功能。

4. 數據記錄 ：為方便后續分析，及時保存測量數據（如 CSV 格式）。

四、進階技巧

自測功能 ：利用示波器的自測功能，直接加載 DC 電壓值。

校準驗證 ：定期使用示波器內置的校準信號確認測量準確性。

噪聲處理 ：采用平均采樣方法降低隨機噪聲，提高測量穩定性和準確性。

五、常見問題處理

1. 波形漂移 ：檢查接地線連接是否穩定，或調整觸發靈敏度。

2. 讀數異常 ：確認探頭衰減比設置是否正確，或重新校準探頭。

羅德與施瓦茨 R&S? RTO64 示波器能高效且多功能地完成 DC 電壓的精確測量。操作時務必遵循連接規范，合理配置參數，并注意環境干擾因素。掌握上述步驟和技巧后，您將能準確獲取被測電路的直流電壓數據，為電路設計和調試提供可靠依據。
