R&S CMsequencer：3GPP射頻測試方案介紹

在無線通信領域，確保終端設備符合3GPP國際標準對于制造商、運營商以及最終用戶來說至關重要。R&S推出的R&S?CMsequencer作為一款強大的圖形化腳本工具，專門設計用于自動化5G NR及其他無線技術的3GPP射頻測試，并且具有強大的編輯功能，可以輕松實現頻帶遍歷。本文將深入探討R&S?CMsequencer如何支持射頻測試以及遍歷測試，包括其核心功能、具體應用場景及優勢。

核心功能概覽

R&S?CMsequencer是R&S?CMsquares的一部分，后者是R&S?CMX500無線綜測儀的用戶界面和控制中心。CMsequencer通過直觀且靈活的圖形化界面簡化了工作流程，并幫助創建和執行測試腳本及測試計劃（Test Plan），同時通過HTML輸出的方式，清晰地展示執行結果。軟件行業向Web應用程序發展是當前的發展趨勢，R&S?CMsequencer交互模式都是基于Web的應用程序，可以在任何操作系統上運行。這種現代化的設計不僅提高了兼容性和靈活性，還降低了用戶的入門門檻。

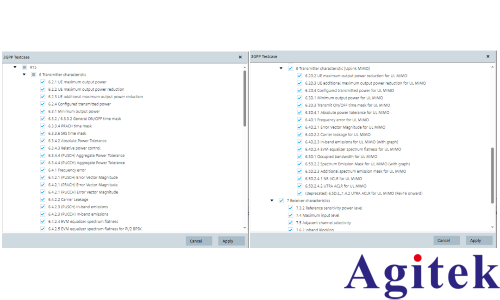

在5G終端設備的開發和認證過程中，確保終端符合3GPP標準至關重要。特別是對于射頻（RF）性能的驗證，遵循TS 38.521標準進行射頻測試是保證設備質量和互操作性的基礎步驟。Rohde & Schwarz (R&S) 的 R&S?CMsequencer 提供了一個簡單且自動化的解決方案，用于執行這些關鍵測試，并生成詳盡的測試報告。根據3GPP TS 38.521標準，5G NR設備射頻測試用例主要集中在第6章和第7章，即發射機（TX）和接收機（RX）測試。這些測試用例為設備的基本射頻特性提供了基本的健全性檢查，確保設備能夠在各種網絡條件下穩定運行，并滿足3GPP國際標準的要求。R&S?CMsequencer提供了一系列專門設計的3GPP測試塊，符合TS 38.521中的配置和測試點要求，這使得用戶能夠輕松地設置和執行射頻測試，而無需復雜的配置過程。只需點擊幾下鼠標，即可完成整個測試流程，極大地提高了工作效率。

SA模式的3GPP用例

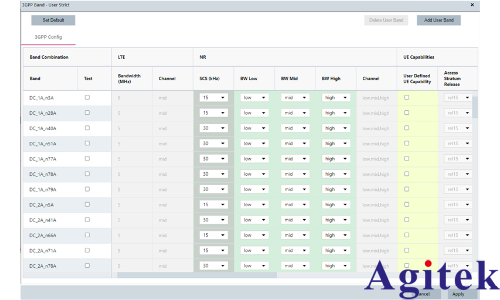

根據3GPP 38.521頻段設置，打開“NR 38.521 Band Settings”按鈕，打開“3GPP Band - User Strict”對話框。它根據3GPP規范在表格中列出了可能的頻段組合。您可以選擇一個或多個波段組合進行測量。波段設置是預先定義的，您可以在3GPP的范圍內配置它們規范。您還可以添加用戶的頻帶組合。

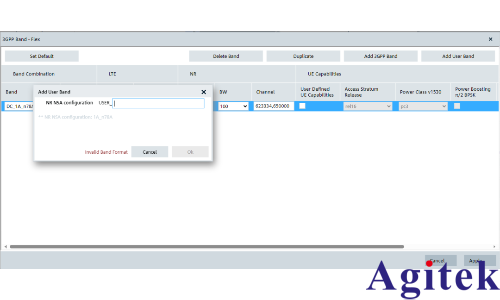

此外，CMSequencer也支持用戶自定義頻段。打開“NR 38.521 Band Flex Settings”字段，打開“3GPP Band - Flex”對話框。它為頻帶和頻帶設置選項提供了一個空表，用戶可以添加和配置自定義頻段和3GPP指定頻段。

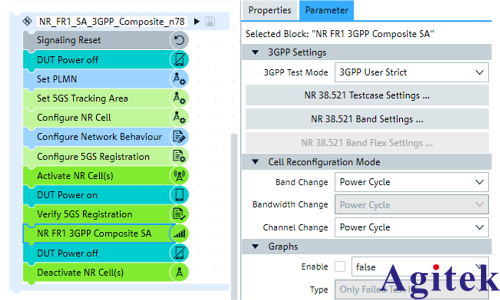

CMSequencer自帶了SA/NSA的3GPP射頻測試用例。以FR1 NR SA模式為例，CMSequencer自帶提供了NR FR1 3GPP Composite SA這個測試集合，里面包含了SA模式的發射機和接收機測試，用戶只需要簡單地對用例進行篩選，測試頻帶設置，即可輕松完成FR1 NR SA模式的3GPP射頻測試。

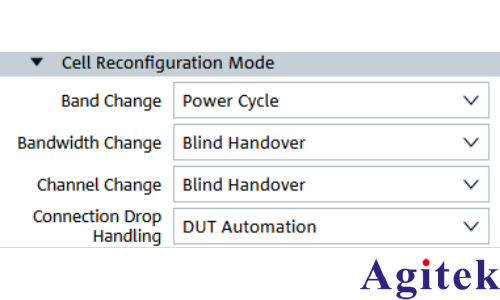

在3GPP射頻測試中，經常需要對不同的頻帶、帶寬、信道（高中低）進行遍歷測試，CMsequencer對網絡參數遍歷條件可以支持不同的切換模式，包括開關機重新附著方式或者采取盲切換方式（blind handover）進行網絡切換。使用盲切模式進行頻帶、帶寬、信道的切換，可以大大縮減切換的時間。

遍歷測試功能（shuffler）

對于支持一組頻段組合的用戶設備（UE）進行測試時，通常會在所有支持的頻段組合上執行相同的測量。這種測量序列可以通過一個測試腳本（shuffler功能）實現：頻段組合在.csv或.json文件中配置，并通過“Read CSV Data”功能模塊輸入到腳本中。“Loop over each item in list”功能模塊允許您遍歷頻段組合。通過使用“Get UE capabilities”模塊，可以在測試執行期間直接從 UE 獲其支持的頻段組合，然后對支持的頻段組合進行循環遍歷。

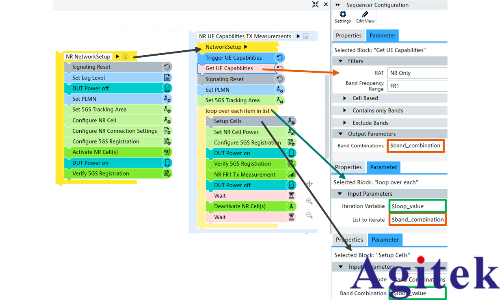

 遍歷頻帶組合的流程：

建立RRC連接，獲取UE capability。

“Trigger UE Capabilities”模塊約束了UE capability的數量。

“Get UE Capabilities”模塊獲取所需的UE capability，并將它們存儲在“$band_combination”變量中，該變量是頻帶組合的列表。

“l(fā)oop”模塊遍歷“$band_combination”列表。所獲取的值放在“$loop_value變量中。

“Setup Cells”模塊根據提供的頻帶組合，使用“$loop_value”變量創建單元。

使用CSV文件配置小區

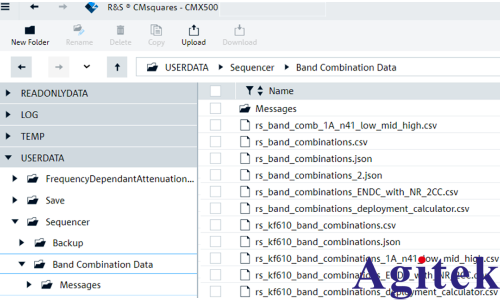

前面介紹了如何使用shuffler進行遍歷測試，在做遍歷的時候shuffler需要獲取每一個小區的配置，在R&S CMsequencer中，您可以使用CSV文件來配置網絡中的小區和頻段組合。這通常涉及到讀取預先準備好的或默認提供的CSV文件，這些文件包含了特定的小區配置信息。CSV配置文件設置完成后，再由shuffler進行調用。以下是具體的操作步驟和功能說明：

1.功能描述

通過“Read CSV Data”功能塊，可以讀取以字符分隔值格式（CSV）提供的小區配置以及頻帶組合，這些配置存儲在一個輸出變量中，這個輸出變量隨后可以用于提供小區配置給“Setup Cells”功能模塊。

2.網絡配置

CSV文件可以包含多個網絡配置，例如不同的頻段組合。每個網絡配置在一個單獨的行中描述。

如果分隔符（分號或逗號）之間的內容包含多個值，則這些值通過豎線“|”分隔。

參數的順序不可更改。

3.必填參數

對于LTE，必須填寫的參數有帶寬（BW）、MIMO模式和EARFCN。

對于NR，必須填寫的參數有帶寬（BW）和MIMO模式。

如果缺少任何一個必填參數值，執行“Read CSV Data”功能塊將會失敗。

未使用的小區的參數值可以省略；可選參數值也可以省略，但分隔符仍需保留。（每行末尾不應有多余的分隔符）

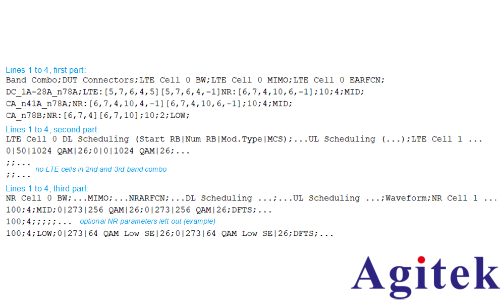

4.CSV文件中的信元格式

Band Combo：指定按照3GPP術語定義的頻段組合。例如：

DC_1A-28A_n78A：雙載波頻段組合，包括LTE頻段1和28以及NR頻段78。所有頻段的帶寬等級為A，意味著每個頻段最多有1個組件載波（CCs）。

CA_n41A_n78A：NR頻段41和78的載波聚合，帶寬等級均為A，即每個頻段有1個CC。

CA_n78B：NR頻段78的載波聚合，帶寬等級為B，意味著最多有2個CC。

DUT Connectors：DUT上下行鏈路連接器對于頻段組合的情況。例如（基于第一個Band Combo示例）：LTE:[5,7,6,4,5][5,7,6,4,-1]NR:[6,7,4,10,6,-1]

每個頻段的連接器以整數數組的形式列出在方括號[...]內，數組的順序與頻段組合字符串中的順序相同。

“LTE:”放在第一個LTE數組之前，“NR:”放在第一個NR數組之前。在這個例子中，有兩個LTE數組，每個對應一個LTE頻段，還有一個NR數組對應一個NR頻段。

在每個數組中，有4個下行鏈路（DL）連接器值加上1個上行鏈路（UL）值用于LTE [DL,DL,DL,DL,UL] 或者加上2個UL值用于NR [DL,DL,DL,DL,UL,UL]。

-1表示沒有指定DUT連接器。在這個例子中，第二個LTE頻段和NR頻段都沒有使用第二個DUT UL連接器。

MIMO方案隱含在數組中：如果數組中有5和6個指定項（無-1值），則反映MIMO 4xN。

5.LTE小區具體配置

LTE Cell <n> BW：帶寬以MHz為單位輸入，不帶單位。

h

LTE Cell <n> MIMO：值1表示SISO，值2表示MIMO 2xn，值4表示MIMO 4xn。

LTE Cell <n> EARFCN：可以通過兩種方式設置：

（1）LOW、MID或HIGH自動選擇頻率帶內的低、中或高位置作為下行鏈路載波中心頻率。

（2）直接作為一個整數值來設置下行鏈路載波中心頻率。

LTE Cell <n> DL Scheduling (Start RB|Num RB|Modulation Type|MCS)：配置起始資源塊編號、資源塊數量、調制類型及標識調制編碼方案的編號。

通過這種方式，用戶能夠高效地配置復雜的網絡環境，并利用CSV文件簡化多頻段組合的管理。希望這段整理能幫助您更好地理解如何使用CSV文件進行網絡配置。

總結與展望

R&S?CMsequencer作為一款專為3GPP射頻測試設計的強大工具，不僅提供了全面的功能覆蓋，還通過現代化的軟件架構和靈活的腳本編寫能力，極大地簡化了測試流程。無論是基礎的射頻性能評估還是復雜的端到端應用測試，CMsequencer都能提供高效的解決方案。

隨著5G技術的不斷演進和6G研究的逐步展開，無線通信領域的測試需求也將日益復雜。Rohde & Schwarz將繼續致力于技術創新，推出更多先進功能，以滿足未來無線通信設備的測試需求。希望通過本文的詳細介紹，讀者能夠更加深入地了解R&S?CMsequencer的強大功能，并在實際工作中充分利用這一工具，推動無線通信技術的發展。
