任意波形發生器與函數發生器有什么區別？

函數發生器提供了一個預置列表，里面列出了它可以生成的波形或碼型。 在函數發生器中，用戶可以更改頻率、幅度和偏移等波形參數，還可添加簡單的失真。

任意波形發生器更為復雜，能夠仿真真實世界中的信號。 任意波形發生器利用事先存儲的數字?jǐn)?shù)據來生成這些波形，這些數字?jǐn)?shù)據描述了信號不斷變化的電壓。 通常情況下，任意波形發生器產生的是經過編譯的定制波形，而不是預置的常見波形。

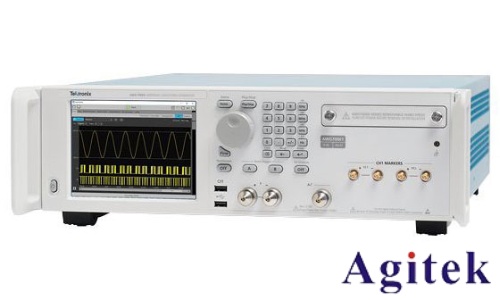

什么是任意波形發生器（AWG）？

任意波形發生器是信號發生器的一種，它能生成真實波形，提供廣泛的激勵信號。 它們所生成的各類信號常常用于對器件進行通信協議壓力測試。

任意波形發生器的主要用途是什么？

測試工程師員可以使用 AWG 生成測試信號為被測器件（DUT）提供激勵，并使用示波器分析器件的工作狀態。

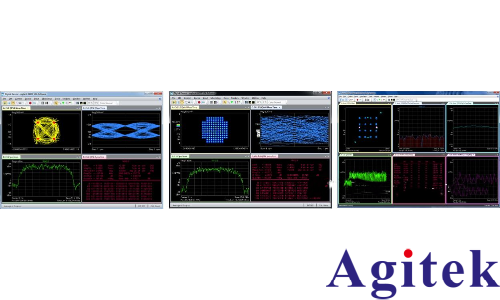

任意波形發生器產生的高速調制信號

如何使用任意波形發生器？

測試工程師利用任意波形發生器，只需幾步即可驗證電路的設計：

(1) 激活輸出控制；

(2) 選擇要生成的波形；

(3) 將輸出端連接到被測器件；

(4) 使用示波器驗證被測器件的性能。
