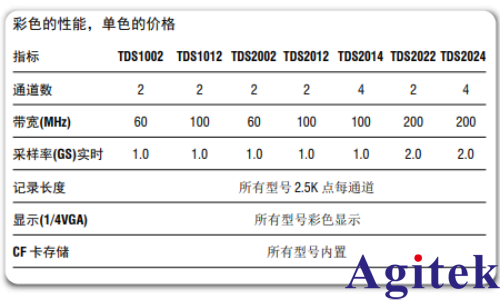

泰克示波器實時 (DRT) 取樣確保捕獲完整圖像

作者：西安安泰測試更新時間：2025-10-15 點擊數：

作為一名工程師或技術員，您需要充滿信心，相信自己正在精確地捕獲信號的細節。如果示波器的取樣速率不夠快，將丟失許多瞬態信號細節，并導致錯誤。數字實時示波器實時捕獲信號，從而可以在一個捕獲周期內捕獲足夠多的信號取樣，以便如實地重新創建波形。

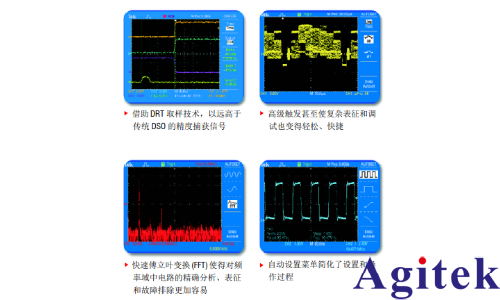

泰克數字實時 (DRT) 取樣技術

技術簡介

為什么采樣率如此重要

實際事件是動態變化并實時發生的。那么您的示波器是不是也應該配備適當?shù)募夹g(shù)以便能夠?qū)崟r(shí)捕獲動態信號呢？

瞬態事件只會發生一次，因此，必須在其發生的同一時間幀內對其進行取樣。如果您的示波器取樣速率不夠快，將高頻分量“向下折疊”到了較低的頻率中，則會引起顯示中的假波現象。

數字存儲示波器對輸入信號的取樣速率越快，所顯示波形的分辨率和細節的詳細程度就越高。奈奎斯特取樣理論表明取樣速率至少應為被測信號中的最高期望頻率的兩倍。然而，該理論僅適用于正弦信號?，F(xiàn)今的復雜波形無 疑需要高于 2X 取樣速率的數倍，才能精確捕獲不斷變化的事件或單次事件。

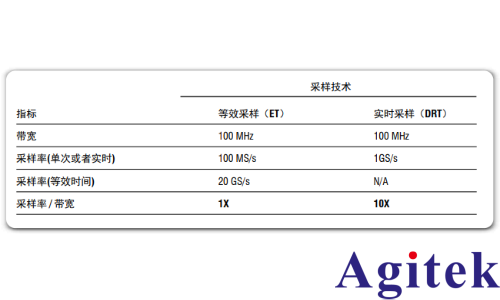

數字實時取樣技術與等效時間取樣技術

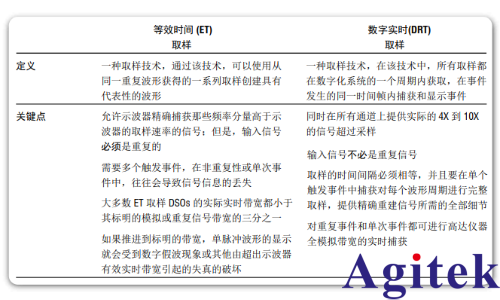

泰克示波器實時 (DRT) 取樣確保捕獲完整圖像(圖1)

等效時間 (ET) 取樣技術的限制

如果需要拍攝一系列照片，構成一幅清晰圖像，您是否會使用數碼相機？大多數人都認為這是無法接受的。對于數字存儲示波器情況恐怕也是一樣，我們需要在單個捕獲周期內拍攝，精確重現非重復性或單脈沖波形的波形。

許多傳統數字存儲示波器 (DSO) 都存在一個固有的限制，那就是在捕獲非重復性波形和單次事件時無 法達到標明的帶寬。這一限制是等效時間 (ET) 取樣體系結構的固有問題，需要多個捕獲周期才能顯示有意義的波形。利用 ET 取樣技術可以很好地顯示重復波形，而當重新創建非重復性或單次事件時卻往往顯露出不足。

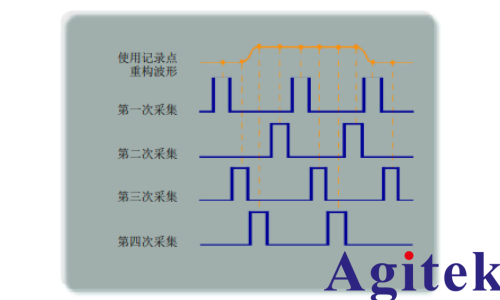

泰克示波器實時 (DRT) 取樣確保捕獲完整圖像(圖2)
