頻譜分析和時域測量在故障排除中的應用指南

如何利用快速傅里葉變換（FFT）頻譜分析功能解決設計中的挑戰性問題？

1. 頻譜分析和時域測量的背景與挑戰:

背景：工程師和技術人員在解決設計問題時，經常使用示波器作為工具。

挑戰：需要快速找到設計問題的根源，傳統的時域測量有時難以提供足夠的視角。

2. 現代示波器的頻譜分析功能:

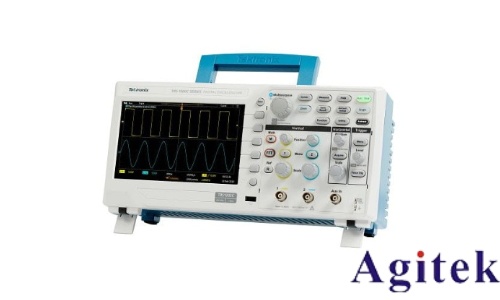

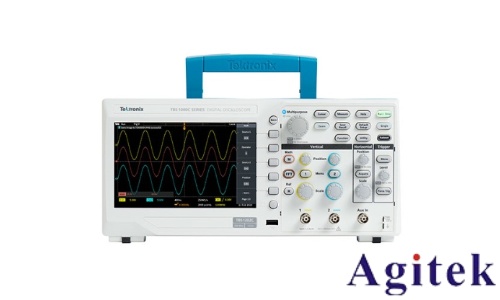

設備介紹：最新一代的示波器，如Tektronix TDS2000C和TBS1000系列，內置了快速傅里葉變換（FFT）頻譜分析功能。

功能優勢：這些設備通過頻譜分析提供了新的故障排除和驗證工具，幫助用戶更快地找到問題。

3. 頻譜分析的基本原理:

傅里葉變換：任何復雜的波形都可以分解為不同幅度、相位和頻率的正弦波之和。

頻譜視圖：頻譜分析將時域信號轉換為頻域表示，垂直軸顯示幅度，水平軸顯示頻率。

4. 頻譜分析與傳統頻譜分析儀的區別:

技術差異：頻譜分析儀使用模擬混合和濾波技術，而FFT基于數字信號處理。

應用優勢：FFT能更好地跟蹤變化的信號，適用于需要快速分析的應用場景。

5. 頻譜分析的應用實例:

電子故障排除：檢測振蕩和串?dāng)_，定位噪聲源，量化非線性失真。

汽車工程：設計懸掛和車架，確定機械共振和應力。

航空工程：設計機翼和控制面，識別和修正應力點，減少振動。

振動分析：檢測和消除機械系統的共振，驗證理論模型。

環境工程：減少醫院、工廠等環境中的噪聲。

生理學研究：測量心肺和神經信號特性。

電子設計：測量電源輸出的諧波和非線性，量化振蕩和失真。

6. 頻譜分析在具體案例中的應用:

時鐘信號分析：通過FFT識別50MHz時鐘信號中的20MHz調制源。

相位調制分析：分析16MHz時鐘信號被2MHz信號調制的頻譜特性。

機械共振分析：使用加速度計和沖擊錘測量汽車車頂橫梁的共振頻率。

7. 使用頻譜分析時的注意事項:

混疊問題：根據奈奎斯特采樣定理，采樣率必須高于信號最高頻率的兩倍，以避免混疊。

避免混疊的方法：調整采樣率，確保時域視圖中至少顯示一個穩定的波形周期。

這篇文章為工程師和技術人員提供了利用頻譜分析解決設計問題的實用指南，通過具體的案例分析展示了頻譜分析在多種應用中的有效性和優勢。
