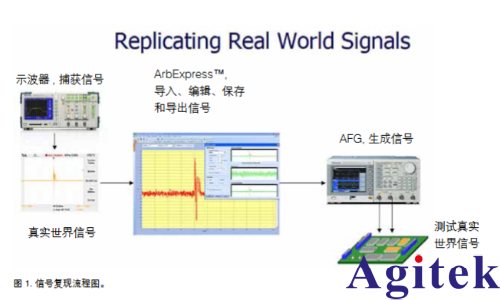

使用任意波形 / 函數發生器復現真實世界信號

這是一篇關于使用任意波形/函數發生器復現真實世界信號的應用指南，主要介紹了如何利用泰克AFG產品和ArbExpress軟件來捕獲、編輯和生成真實世界的信號，以用于各種測試和應用。以下是對這些核心內容的簡要概述：

1. 任意波形/函數發生器基礎:

定義與功能：任意波形/函數發生器（AFG）是一種能夠生成幾乎任何波形的設備，廣泛用于從汽車傳感器模擬到無線網絡極限測試等各種應用。

波形類型：AFG可以生成正弦波、方波、三角波、掃描波、脈沖、鋸齒波等標準波形。

調制功能：許多AFG支持調制功能，這對于某些類型的標準一致性測試至關重要。

2. 創建任意波形的方法:

軟件生成：使用軟件根據技術數據畫出波形。

示波器捕獲：使用示波器捕獲實地信號，然后將波形發送到AFG。

3. 捕獲和復現真實世界信號:

實例：碰撞傳感器信號：通過示波器捕獲汽車碰撞傳感器的輸出信號，然后使用ArbExpress軟件導入、編輯并發送到AFG，用于評估發動機電腦控制系統。

噪聲添加：在ArbExpress軟件中，可以在波形中添加噪聲或異常事件，以模擬真實世界條件下的信號。

4. 同步多部儀器:

多缸發動機測試：為同步多部雙通道AFG，將一部AFG指定為主儀器，通過外部參考輸出和觸發輸入連接其它儀器，實現精確的定時同步。

5. 創建和測試串行數據信號:

實例：I2C時鐘和數據信號：使用ArbExpress創建驅動I2C LED驅動器電路的串行時鐘和數據信號，然后將這些波形發送到AFG生成信號。

定時要求：在創建邏輯消息之前，需要了解器件的定時圖，確保信號符合技術數據的要求。

6. 應用和優勢:

廣泛應用：AFG和ArbExpress軟件可以簡便地復現和生成真實世界信號，適用于汽車、通信、消費電子等多種應用。

測試效率：通過AFG和ArbExpress，可以快速生成和修改測試信號，提高元器件和設備設計質檢期間的測試效率。

靈活性：AFG支持128K樣點的任意波形存儲器，可以簡便地獲得大多數汽車通信要求的數據消息。

這篇文章為使用任意波形/函數發生器復現真實世界信號提供了詳細的步驟和實例，通過展示如何利用泰克AFG產品和ArbExpress軟件，簡化了信號捕獲、編輯和生成的過程，提高了測試的準確性和效率。
