遠程探頭在高速串行測量中應用

這是一篇關于遠程探頭在高速串行測量中應用的技術文檔，主要介紹了隨著串行數據速率的不斷提升，遠程探頭如何通過縮短信號路徑、降低噪聲和改善信號完整性來提高測量精度和準確性。以下是對這些核心內容的簡要概述：

1. 高速串行測量的挑戰：

隨著串行數據速率的增加，測量系統的內部噪聲對測量信號的影響變得尤為重要。

輸出電壓的減小導致信號通過和失敗的容限縮小，噪聲可能影響測量結果。

信號接入點和示波器之間的連接是確保準確測量的關鍵，但常被忽視。

2. 遠程探頭的描述：

遠程探頭將示波器前端電路放置在靠近被測設備（DUT）的模塊中。

對于高速信號，遠程探頭使用同軸連接器形成差分輸入，顯著縮短了從DUT到示波器輸入電路第一級的路徑。

縮短輸入路徑降低了垂直噪聲，減少了符號間干擾（ISI），并增加了測量裕量。

遠程探頭提供了一個校準的測量系統，減少了電纜去嵌入的麻煩，節省了時間和精力。

3. 遠程探頭的好處：

提供了從DUT到系統輸入的短且完全表征的連接，最小化信號失真，改善了示波器上采集的數據質量。

對于高速信號，額外的測量裕量確保了失敗是由于信號本身而非測量系統的失真。

4. 實際測試結果：

使用Tektronix采樣和實時示波器與遠程探頭進行測試，顯示出更低的噪聲、更寬的眼圖和改善的定時/抖動測量。

例如，在26 Gb/s的數據速率下，使用遠程探頭比高質量同軸電纜的眼高增加了21%。

5. 具體測試案例：

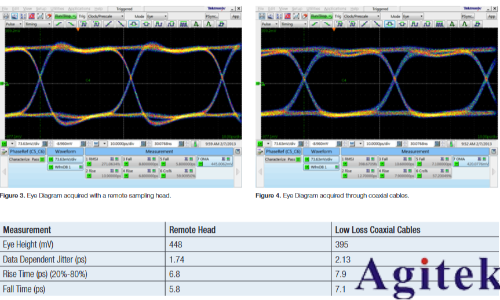

DSA8300采樣示波器：使用遠程探頭和1.85mm連接器的低損耗同軸電纜進行測試，遠程探頭顯著改善了測量結果，包括眼高、數據相關抖動和上升時間。

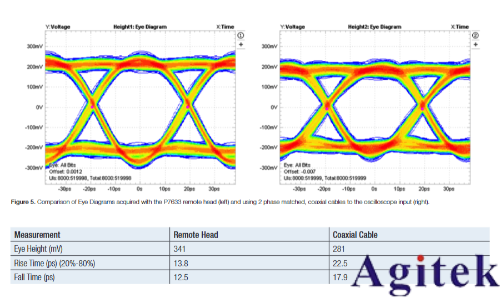

DPO73304DX實時示波器：比較了使用P7633遠程放大探頭和18英寸同軸電纜的結果，顯示遠程探頭連接的眼開度更大，噪聲更低。

6. 遠程探頭產品介紹：

80E10B遠程采樣模塊：具有高達50 GHz的帶寬，適用于低噪聲分析，提供雙通道時域反射計（TDR）能力。

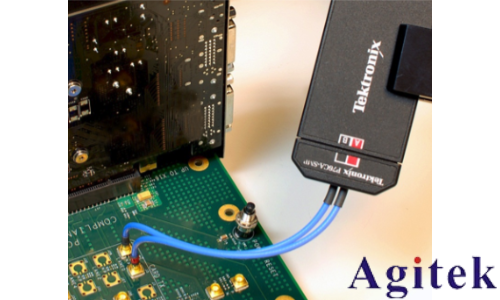

P7600系列遠程放大探頭：包括1.2米長的電纜，用于將遠程放大輸入靠近DUT，提供校準的平坦響應和多種輸入連接器選擇。

7. 架構差異：

80E10B將高速電路置于遠程探頭前端，從探頭到示波器主機的電路是低速的，確保高保真度和低損耗。

P7600系列遠程探頭在探頭內部不包括數字信號轉換，僅包括第一級放大，示波器內部的數字信號處理器（DSP）校準過程消除了探頭和示波器之間的互連引入的ISI。

這篇文章為高速串行測量的準確性提升提供了詳細的解決方案，通過使用遠程探頭優化信號路徑和降低噪聲，展示了在現代高速信號測量中的必要性和優勢。
