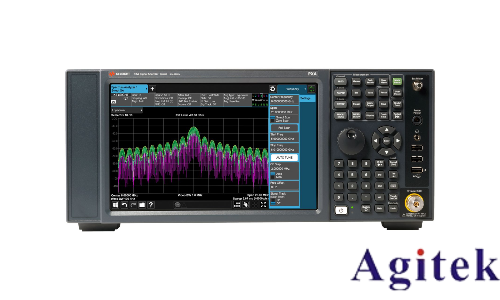

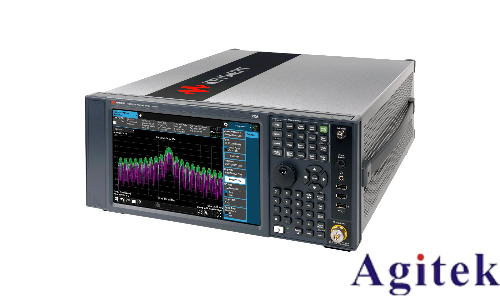

是德科技 N9020B頻譜信號分析儀精度測試
以下是關于是德科技（Keysight）N9020B頻譜信號分析儀的詳細資料整理，綜合了多個來源的技術參數、功能特點及應用場景：
1. 基本概述
- 型號：N9020B（屬于MXA系列信號分析儀）
- 品牌：Keysight（是德科技）
- 頻率范圍：
- 標準范圍：10 Hz 至 26.5 GHz
- 可選擴展：通過混頻器可達 1.1 THz（部分型號支持 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz、32 GHz、44 GHz、50 GHz 等選件）。
- 分析帶寬：
- 最大 160 MHz（標配 25 MHz，可選 40 MHz、85 MHz、125 MHz、160 MHz）。
- 實時帶寬：
- 最大 160 MHz（支持 85 MHz、125 MHz、160 MHz 選件）。
2. 核心性能指標
- 顯示平均噪聲電平（DANL）：
- 1 GHz 時：-166 dBm（部分型號可達 -172 dBm）。
- 2 GHz 時（無前置放大器）：-154 dBm/Hz
- 10 GHz 時（無前置放大器）：-151 dBm/Hz。
- 相位噪聲（1 GHz 時）：
- 10 kHz 頻偏：-114 dBc/Hz
- 30 kHz 頻偏：-114 dBc/Hz
- 1 MHz 頻偏：-136 dBc/Hz。
- 幅度精度：±0.23 dB（部分型號標稱 ±0.19 dB）。
- 三階截獲點（TOI）：
- 1 GHz 時：+20 dBm
- 動態范圍：116 dB。
- **信號截獲能力**：
- 最短信號持續時間（99% 截獲概率）：3.57 μs
- 信噪比 >60 dB 時可檢測信號持續時間：5 ns。
3. 主要功能與特點
- 實時頻譜分析（RTSA）：
- 支持全頻段實時捕獲瞬態信號（如脈沖、跳頻信號）。
- 支持頻率模板觸發（FMT）、時間限定觸發（TQT）等高級觸發模式。
- 硬件加速測量：
- 快速功率測量、峰值搜索、掃描，顯著縮短測試時間。
- 多域分析：
- 支持頻譜圖、密度顯示、功率隨時間變化（PvT）等視圖。
- 一鍵式測量：
- 通過 X 系列應用軟件（如 89600 VSA）簡化復雜測試流程。
4. 典型應用場景
- 無線通信：
- 支持 LTE/LTE-Advanced、5G NR、WCDMA/HSPA+、GSM/EDGE、NB-IoT 等蜂窩標準。
- 支持 WLAN（802.11a/b/g/n/ac/ax）、藍牙（BR/EDR/LE）、ZigBee 等短距離通信。
- 通用測試：
- 噪聲系數、相位噪聲、脈沖分析、EMI 預一致性測試。
- 科研與**：
- 高頻段信號分析（如毫米波、太赫茲研究）。
5. 選件與擴展
- 頻率擴展選件：如 N9020B-526（26.5 GHz）、N9020B-550（50 GHz）。
- 實時帶寬升級：如 N9020B-B1X（160 MHz 帶寬）。
- 前置放大器：可選 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 版本以提升靈敏度。
