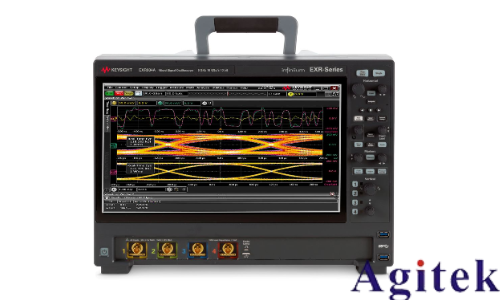

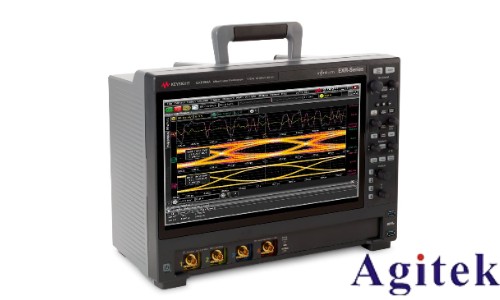

使用是德示波器Infiniium EXR 系列瞬態響應分析

瞬態響應分析測量的是直流輸出電壓的瞬態響應穩定時間。當輸出電流突然變大或變小時（例如負載發生變化），示波器將會觸發，并用測量值與用戶輸入的容限值進行比較。用標配的 10:1 電壓探頭和交流/ 直流鉗式電流探頭探測直流輸出。

1. 按前面板上的“默認設置”鍵，從說明中的參考點開始測量。（菜單頂部的“打開”按鈕默認處于“關閉”狀態。您可以隨時選擇“打開”，但更高效的做法是選擇特定的電源測量，進行相應的設置（選擇通道、設置、自動設置等），然后再選擇“打開”。

2. 選擇“分析”菜單，然后選擇“電源分析”。

3. 選擇“輸出測量”，然后選擇“瞬態響應”測量。

4. 將電流探頭（例如 N7026A）一頭連接示波器的通道 2 輸入端，另一頭連接電源的直流輸出。

5. 將 10:1 電壓探頭一頭連接示波器的通道 3 輸入端，另一頭連接電源的直流輸出。

6. 在“信號”部分，將“電壓”設置為通道 3，將“電流”設置為通道 2。

 7. 在“信號”部分，設置電源的預期穩態直流輸出電壓（Vout）。

8. 在“設置”部分，將“Initial I”（初始電流）設置為與低負載輸出電流相近的水平――假設被測負載電源處于低負載/小電流狀態。同時將“New I”（新電流）設置為與高負載輸出電流 相近的水平。您估計的預期值是否正確并不重要，因為示波器只是用它在預期的高值和低值 之間設置觸發電平。

9. 選擇“自動設置”，然后按照屏幕上的逐步提示執行如下操作：

a. 增加輸出負載（即更大的電流）。

b. 按“確認”鍵。

示波器此時的顯示應當與圖 17 相似。當通道 2 電流探頭測得的輸出電流（綠色跡線）突然增大時， 輸出電壓（藍色跡線）應當瞬間下降，然后在大約 10 ns 內恢復到預期輸出電壓的 10% 以內。

您還可以在輸出負載降低（即輸出電流減小）時執行瞬態響應穩定時間測量，示波器此時的顯示應當與圖 18 相似。當輸出電流（綠色跡線）突然下降時，輸出電壓（藍色跡線）應當瞬間增加，然后在 大約 9 ns 內恢復到預期輸出電壓的 10% 以內。

請注意，負載增加和減少時的瞬態響應穩定時間測量應當重復幾次，以便表征最好和最壞情況下的穩定時間。
