為什么函數信號發生器的輸出是編程電壓的兩倍？

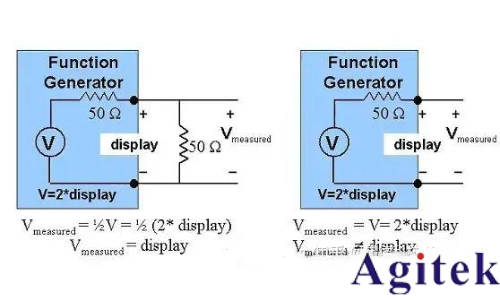

因爲盡管端接到50歐姆負荷，但函數信號發生器的默認設置是顯示希望的電壓。在使用高阻抗設備(如示波器)測量函數信號發生器的輸出時，波形顯示的電壓將是函數信號發生器顯示屏上設置電壓的兩倍。另一種解決方案是在BNC電纜末端增加一個50歐姆饋通端子.

其它常用阻抗是: 25, 75, 93, 135, 150 和 600 歐姆 – 視頻系統最常見的阻抗是75歐姆，許多音頻系統使用平衡600歐姆端子。如果沒有把函數信號發生器輸出端接到 50 歐姆負荷上，可能必需調節輸出電壓，以補償不同的阻抗。

對 50 歐姆電源，可以使用下述公式計算阻抗R中希望的電壓Vmeasured：

Vmeasured=V(R/(R+50))

其中V=2*顯示值或

Vmeasured=display(2R/(R+50))。

Keysight 函數信號發生器能夠為用戶執行這一計算，直接顯示希望的電壓。它們包括一種功能，可以把輸出端子設置成 1 - 10千歐的任何阻抗，或設置成無窮大。

例如，如果輸出端子阻抗設置成 75 歐姆，那么發生器將連接到帶有 75 歐姆端子(或 75 歐姆饋通)的示波器上。函數信號發生器顯示屏將與示波器上顯示的值相符。
