普源DG5000 系列 函數/任意波形發生器如何輸出正弦波
從 CH1 輸出一個頻率為 20 kHz，幅度為 2.5 Vpp，偏移量為 500 mVDC，起始相位為 10 °的正弦波。
1. 選擇通道
按通道選擇鍵 CH1|CH2 選中 CH1，通道標識欄中的“CH1”突出顯示表示通道選中。
2. 選擇正弦波
按 Sine 鍵選擇正弦波，背燈變亮表示功能選中，同時屏幕下方出現該功能對應的菜單。
3. 設置頻率/周期
按 頻率/周期 軟鍵使“頻率”突出顯示，此時通過數字鍵盤輸入“20”，然后在彈出的菜單中選擇單位“kHz”。
l 正弦波頻率范圍為 1 μHz 至 350 MHz。
l 再次按下此軟鍵切換至周期的設置。
l 可選的頻率單位有：MHz、kHz、Hz、mHz、μHz。
l 可選的周期單位有：sec、msec、μsec、nsec。
l 您還可以通過旋鈕修改該參數。
4. 設置幅度
按 幅度/高電平 軟鍵使“幅度”突出顯示，此時通過數字鍵盤輸入“2.5”，然后在彈出的菜單中選擇單位“Vpp”。
l 幅度范圍受“阻抗”和“頻率/周期”設置的限制。請參考“技術參數”中“輸出特性”的相關說明。
l 幅度與偏移，高電平和低電平成對出現。再次按下此軟鍵切換至高電平的設置。

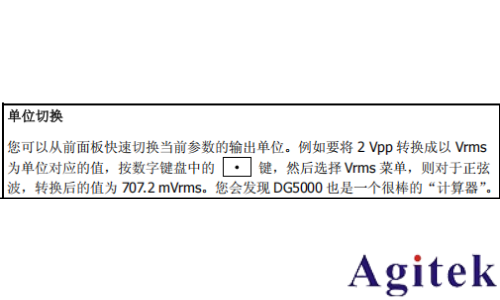

l 可選的幅度單位有：Vpp、mVpp、Vrms、mVrms、dBm（非高阻）。
l 可選的高電平單位有：V、mV。
l 您還可以通過旋鈕修改該參數。
5. 設置 DC 偏移電壓
按 偏移/低電平 軟鍵使“偏移”突出顯示，此時通過數字鍵盤輸入“500”，然后在彈出的菜單中選擇單位“mVDC”。
l 偏移范圍受“阻抗”和“幅度/高電平”設置的限制。
l 幅度與偏移，高電平和低電平成對出現。再次按下此軟鍵切換至低電平的設置。注意，低電平應至少比高電平小 5 mV（50Ω）。
l 可選的偏移單位有：VDC、mVDC
l 可選的低電平單位有：V、mV。
l 您還可以通過旋鈕修改該參數。
6. 設置起始相位
按 起始相位 軟鍵使其突出顯示，此時通過數字鍵盤輸入“10”，然后在彈出的菜單中選擇單位“o”。
l 起始相位值范圍為 0 o 至 360 o。
l 您還可以通過旋鈕修改該參數。
7. 通道設置
除上述步驟，您還可以通過 Utility 功能鍵下的“通道設置”配置與該通道輸出相關的參數。如下圖所示，通道的主要輸出配置（阻抗和衰減）顯示在屏幕下方。
8. 啟用輸出
按 CH1 對應的 Output 鍵，背燈變亮表示已啟用 CH1 對應的[Output]連接器產生的波形信號。此時，如果屏幕顯示過載消息，請斷開[Output]連接器與外部設備的連接，然后按下 Output 鍵重新啟用輸出。
