泰克TBS1000C 系列示波器采集數據基礎設置指南

設置采集模式

使用 acquisition mode（采集模式）設置示波器如何使用每個采集間隔中的 采樣數據點創建并顯示波形。

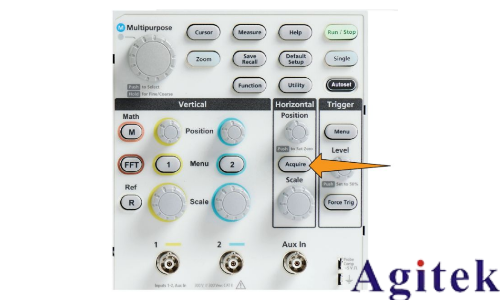

1. 按 Acquire（采集）。

2. 按 Mode（模式）側面菜單按鈕。

3. 旋轉 Multipurpose（通用）旋鈕選擇模式【Sample（采樣）、Peak Detect （峰值檢測）、Hi res（高分辨率）、Average（平均）】，然后單擊 Multipurpose（通用）旋鈕以啟用該模式。

4. 如果您選擇 Average（平均），請使用 Multipurpose（通用）旋鈕選擇要 平均多少次采集以創建波形。

設置采集觸發延遲時間

1. 按 Acquire（采集）。

2. 按 Delay（延遲）側面菜單按鈕以在打開和關閉間切換。當延遲功能設 置為 Off（關閉）時，擴展點與觸發點聯系在一起，這樣水平標度以觸 發點為中心進行改變。

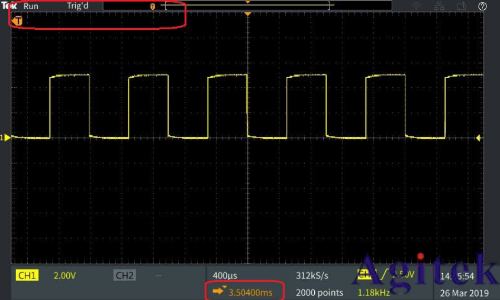

3. 如果 Delay（延遲）設置為 On（打開），則觸發點將與擴展點斷開連接。 旋轉 Horizontal Position（水平位置）旋鈕以讓觸發點遠離擴展點（中心 刻度線）。延遲時間在刻度線底部中心的水平狀態區域顯示，以 0 s 為參 考值（中心刻度線）。 觸發點可移出屏幕；在這種情況下，觸發標記變成顯示觸發點方向。

4. 一旦您在屏幕中心顯示感興趣的波形區域，則調整 Horizontal Scale（水 平標度）旋鈕以采集該感興趣區域的更多點，并使用控件查看更多細節。

5. 按 Set Horizontal Position to 0s（水平位置調至 0s）側面菜單按鈕以將觸 發點返回至波形記錄中心（延遲調至 0）。按此按鈕并不會關閉延遲模 式。 您還可以按前面板的 Horizontal Position（水平位置）旋鈕以將觸發點返 回至波形記錄中心。

Trigger Delay（觸發延遲）與 Trigger Holdoff（觸發釋抑）不同。

設置記錄長度

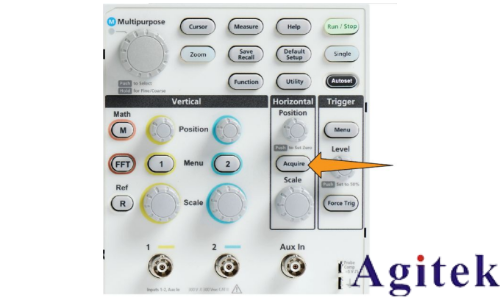

使用該程序以設置記錄長度。記錄長度會設置將添加至波形記錄的采樣（數 據點）的數量。可用記錄長度為 1000 點、2000 點、20,000 點 點。 1. 按 Acquire（采集）。

2. 按 Record Length（記錄長度）側面菜單按鈕。

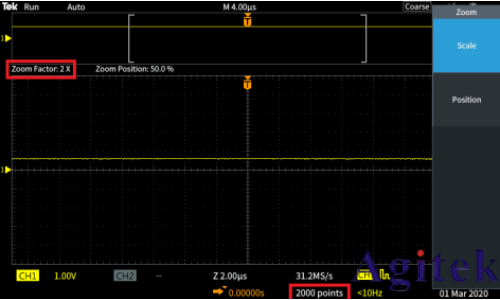

3. 使用 Multipurpose（通用）旋鈕選擇并設置記錄長度。 使用更長的記錄長度為波形記錄捕獲更多采樣，或捕獲更多波形周期，然后 使用 Zoom（縮放）控件查看波形更多細節。
