DL3000 可編程電子負載電池放電測試應用指南

電池放電測試過程中不僅僅需要關注電池的電學參數，電池的溫度也是非常重要的一 點，因?yàn)闇囟仁侵苯佑绊戜囯x子電池的安全性和可靠性的因素之一。

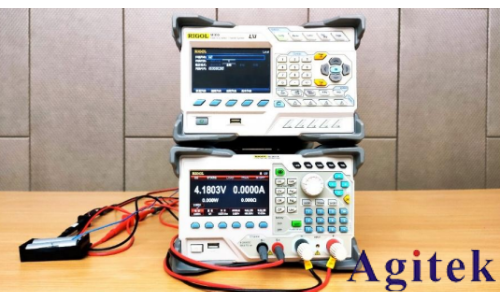

我們以DL3000 可編程電子負載為例

1． 準備一臺 DL3000 可編程電子負載，如 DL3031A。

2． 一個具有保護板的電池組，如選用多串組的電池組，最好選擇帶有均衡充電接口 可檢測每節電池的電壓的電池組。

3． 準備一臺 M300 數據采集/開關系統，配備 MC3065（DMM 模塊）和一張多路復 用器模塊 MC3120、接線盒 M3TB20、熱電偶等，該模塊需要支持兩線制測試并可 承受電池組的工作電壓。（為了安全起見，請勿選擇只可轉換 HI 輸入的 MC3164 型 64 通道單端多路復用

4． 使用將熱電偶測溫點貼至電池表面，并將熱電偶連接至多路復用器接線盒；

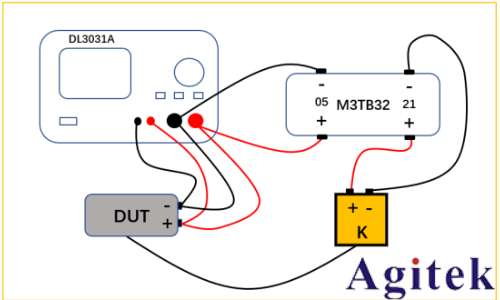

5． 將電池組的正極和負極分別連接到 DL3031A 的正極和負極上，并正確的按照四 線制方式連接 Sense 線纜

5． 電池組的電壓測量線路連接至 M300 數據采集/開關系統以檢測和記錄放電過程 的電池組電壓變化。

6． （可選）如果需要監測每節電池的電壓，則可以將每節電池的電壓測量接口均連 接到 M300 數據采集/開關系統中。（對于單節電池或者對電池組串聯后的均壓特 性不關注時無需該步驟）

7． 將 DL3000 的后面板電流監控輸出端子信號連接到 M300 中以檢測和記錄放電電流。

操作步驟

Step1 啟用 M300 測量功能

在默認列表中，點擊編輯列表，點擊新建，選擇電壓測試通道號 521 點擊確定,選 擇測試 DCV,量程選擇自動，點擊完成，完成電壓測試通道配置。

繼續點擊新建，建立溫度測試通道，選擇溫度測試通道 505，選擇 TEMP，類型選 擇 TC，接著選擇熱電偶型號，本次測試選擇的是 K 型熱電偶，型號選擇 K，單位選擇℃ 點擊完成 l

點擊 Monitor，進入通道監視界面，選擇多通道，添加通道 505 與 521，觀察此 時的電壓與溫度測量值

Step2 啟用 DL3031 電池測試功能

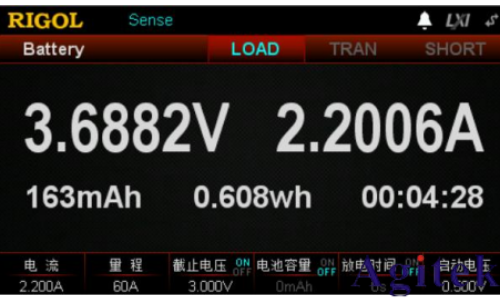

按 APP 鍵切換至 Battery 測試功能主界面，如圖所示，主界面上方顯示 “Battery”。

設置電流值為 0.5A。（為了安全，該設置必須與電池性能匹配，在安全的電流范 圍內）

設置截止電壓為 3.8V。（為了安全，該設置必須與電池性能匹配，在放電下限值 之上，放電時間和電池容量可選）

按下 ON/OFF，啟動電子負載

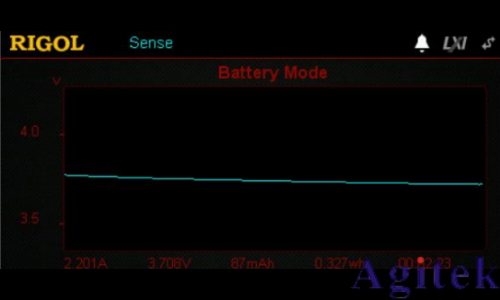

按下負載上的綠色眼睛按鈕，即可打開電池放電曲線，設置合適的窗口時間，即 可觀察對應時間內電池的電壓或電流變化曲線。

通過使用 DL3000 系列電子負載和 M300 系列數據采集可以快速地完成電池放電測試。
