如何將一段已經測到的波形加載到信號源上輸出呢？

一般會使用示波器來測試波形，在示波器上保存csv文件。保存后將示波器格式的csv文件修改為適應信號源的csv格式，再將csv文件加載到信號源的arb波形中。下面是注意事項：

通常來講示波器的波形點數是非常多的，而不同型號信號源的arb最大點數是有限制的，較多的示波器采樣點是不能被加載到信號源中的，需要參考具體型號的數據手冊。

示波器采樣后的信號是經過模數轉化顯示出來的，再將這個信號加載到信號源中，又經過了數模轉化輸出波形，這樣兩次模擬-數字-模擬信號轉化后，由于信號源和示波器的采樣以及噪聲等因素，輸出來的波形會失真。

如果僅僅是做模擬仿真的話，在已知波形的幅度形狀變化趨勢下，建議通過信號源自身的源文件來輸出干凈無失真的信號。也就是通過burst/mod等方式用信號源自身的波形來輸出，或者在easywavex中/編程軟件中生成csv文件，再用arb加載輸出。

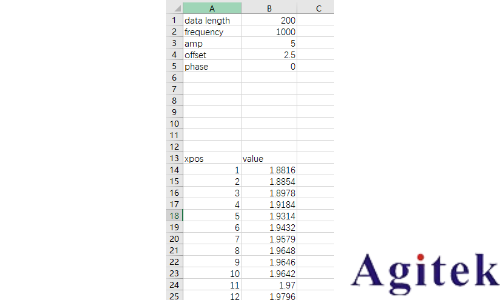

信號源的csv格式如下：

data length的數據點數是整個csv文件的總的數據點；

frequency是指整個csv文件的頻率，將arb文件加載到信號源播放時，是以arb整個文件周期播放的，frequency就是指周期播放的頻率；

amp是指播放整個波形文件時輸出的最大幅度，一定要保證amp值比文件中value大；

offset是幅度偏移；

phase就是相位；

xpos是采樣點，這一列是從1開始的正整數，從第14行開始；

value這一列需要填充實際的電壓值；xpos和value需要從第13行開始。

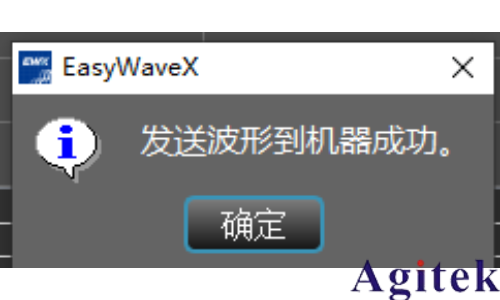

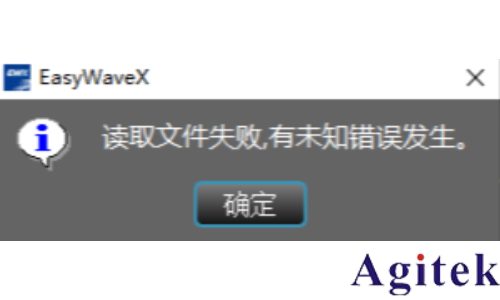

修改好csv文件格式后，可以通過easywavex來驗證該文件是否能加載。在基本操作中，點擊文件夾選中相應路徑的文件點擊打開，如果顯示“讀取文件失敗，有未知錯誤發生”代表該文件格式不正確需要再次修改。成功在easywavex上加載csv文件后，點擊通信選中相應的連接資源，點擊連接發送，發生后會顯示“發送波形到機器成功”。需要注意如果使用LAN接口的連接方式，首先要在網絡設備中右鍵創建VISA TCP/IP資源，輸入信號源的IP地址。

直接使用U盤在信號源上加載該csv文件，格式錯誤的話會顯示“文件讀取失敗”，格式正確會顯示“文件讀取成功”。在waveform中選中arb波形，點擊裝載波形選中已存波形，選中對應csv文件點擊讀取，就可以成功將csv波形在信號源中播放了。
