普源示波器DHO914探頭匹配指南

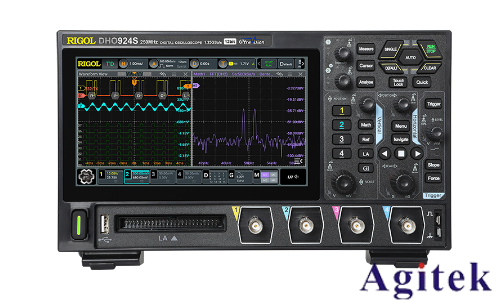

在電子測試與調試中，示波器與探頭的匹配度直接影響測量結果的準確性。普源示波器DHO914作為高性能測量工具，其探頭選擇、連接與設置過程需嚴格遵循規范，以確保信號采集與分析的可靠性。本文將結合技術原理與實踐經驗，提供詳細的匹配指南，幫助用戶優化測量流程。

一、選擇合適的探頭類型：參數匹配是關鍵

1. 電流范圍與頻率響應

電流范圍：DHO914常用于測量動態電流信號，需根據待測電路的最大電流值選擇探頭。例如，若電路存在瞬時大電流（如電機啟動電流），需選用量程≥5A的探頭以避免過載。

頻率響應：高頻信號（如開關電源紋波）需選擇帶寬≥100MHz的探頭，低頻信號（如工頻電流）則可選帶寬50MHz的型號。

2. 探頭類型選擇

夾式探頭：適用于非侵入式測量，便于快速連接導線，但需注意夾口尺寸與待測線徑匹配。

差分探頭：針對共模干擾較大的場景（如工業控制設備），可提供更高信號隔離度。

電流傳感器：對于精密小電流測量（μA級），需選用低噪聲、高靈敏度的專用傳感器。

二、探頭連接與示波器設置：精細化調試流程

1. 物理連接步驟

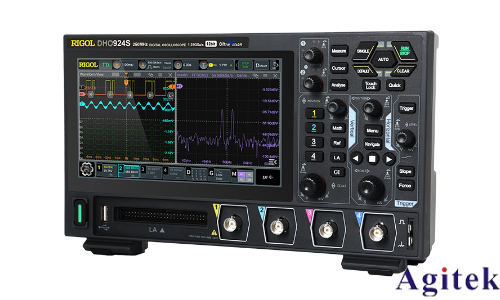

探頭連接示波器：使用BNC線纜將探頭輸出端與DHO914的對應輸入通道連接，確保接口緊固無松動。

接入待測電路：

    夾式探頭：斷開電路電源后，將探頭夾在待測導線周圍，確保閉合路徑完整。

    直插式探頭：需斷開電路節點，將探頭串聯接入，避免并聯接入導致的分流誤差。

2. 示波器參數配置

通道設置：選擇與探頭連接的通道（如CH1），啟用“探頭衰減系數”功能（若探頭自帶衰減，需輸入對應比例）。

垂直靈敏度調節：根據探頭增益值（如100mV/A）設置示波器量程，例如探頭輸出1V對應1A電流時，示波器應設為1V/div。

觸發模式優化：選擇邊沿觸發（如上升沿）并設置閾值，確保穩定捕獲目標信號波形。

三、校準與驗證：確保測量精度

1. 探頭校準周期

建議每6個月使用標準電流源進行校準，記錄實際輸出與示波器讀數偏差，必要時調整補償參數。

2. 現場驗證方法

對比法：用已知精度的電流表同步測量同一電路，驗證示波器讀數誤差是否≤±3%。

波形特征分析：觀察信號畸變（如方波上升沿抖動），若存在異常需檢查探頭接地是否良好。

四、安全與注意事項

高壓隔離：測量高壓電路時，必須使用帶絕緣外殼的差分探頭，并確認示波器接地線連接正確。

避免過載：禁止將探頭直接接入超出量程的電流（如10A探頭接入20A電路），以防損壞傳感器。

環境干擾抑制：在強電磁場環境中，使用屏蔽線纜并縮短探頭連接長度，降低共模噪聲干擾。

DHO914探頭匹配的成功與否，直接影響測量數據的可信度。通過合理選型、規范連接與精細校準，用戶可顯著提升示波器的動態范圍與分辨率。在實際應用中，建議結合具體電路特性（如頻率、電流極性）靈活調整參數，并定期維護探頭性能，以確保測試結果的長期穩定與準確。
