吉時利源表2600在高精度電阻測量中的實踐指南

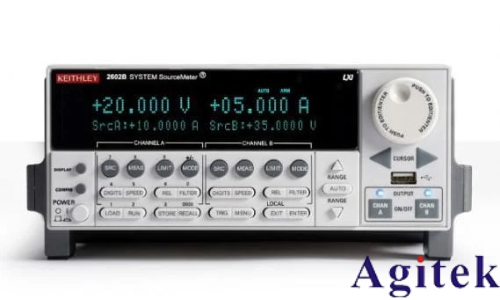

在半導體、電子元件研發及精密制造領域，高精度電阻測量是評估器件性能與質量的關鍵環節。吉時利源表2600作為一款集成電壓源、電流源與高精度測量功能的源測量單元（SMU），其卓越的穩定性和抗干擾能力使其成為電阻測量的理想工具。本文將系統介紹如何利用吉時利源表2600實現亞歐姆至兆歐姆級的高精度電阻測量，并探討關鍵操作技巧與注意事項。

一、測量原理與模式選擇

吉時利源表2600采用四線開爾文測試法（4-wire Kelvin）消除引線電阻與接觸電阻的影響。通過獨立的電流源線和電壓測量線，儀器可直接讀取待測電阻（Device Under Test, DUT）兩端的電勢差，從而獲得真實電阻值。操作時需將DUT連接至源表對應的HI/LO端口（高電位/低電位），確保電流路徑與電壓測量路徑分離。

二、測試前準備：環境優化與參數配置

1. 環境屏蔽與接地

使用金屬屏蔽箱包裹測試治具，避免電磁干擾（EMI）影響微伏級電壓測量。

確保源表與DUT共地，消除地線環路引起的噪聲。

2. 量程與分辨率設置

根據預期電阻范圍選擇合適的電流源量程（如1mA、10μA），遵循“10%至90%量程法則”提升精度。

啟用自動量程切換功能，當測量值接近量程上限時自動調整，避免溢出誤差。

3. 穩定時間與濾波配置

設置較長的“源穩定時間”（如SETTLE_SMOOTH_100NA模式），確保電流源輸出穩定至0.1%精度。

開啟數字濾波（推薦中等級別），抑制高頻噪聲對低阻測量的干擾。

三、測試流程與技巧

1. 開路校準與補償

執行“開路校準”（Open Lead Compensation）消除測試線纜寄生電容的影響。具體步驟：斷開DUT，記錄源表顯示的殘余電壓，后續測量中自動扣除該偏移量。

2. 溫度漂移補償

對于溫敏電阻（如熱敏電阻），利用源表的溫度系數輸入功能（TC參數），結合外部溫度傳感器實時修正測量結果。例如，輸入PTC電阻的25℃基準阻值與溫度系數α（%/℃），儀器將自動計算當前溫度下的修正值。

3. 脈沖測量法

針對大功率電阻或易發熱器件，采用短時脈沖電流（如10ms脈寬）測量，減少自熱效應導致的誤差。通過設置“脈沖源模式”并配合高速采樣（≥10kHz），捕捉瞬態電阻值。

四、極限場景處理：低阻與高阻測量

1. 低阻測量（<1Ω）

使用四探針法（配合可選的2600-T4K四探針適配器），通過四點接觸消除探針接觸電阻。

啟用“低電流模式”（<1μA），避免因電流過大導致導線發熱。

2. 高阻測量（>1MΩ）

配置高輸入阻抗模式（≥10GΩ），防止輸入偏置電流影響測量精度。

采用“電荷積分法”：施加直流電壓后延遲測量時間，待寄生電容充放電穩定后讀取結果。

五、數據處理與不確定度分析

1. 統計校準

多次重復測量（≥20次），計算平均值、標準差與相對不確定度。例如，若標準差超過量程的0.05%，需檢查連接穩定性或重新校準儀器。

2. 比對驗證

與已知精度的標準電阻（如0.01%級）進行交叉驗證，通過ΔR/Rstd公式計算誤差，確保系統總不確定度（<0.1%）。

3. 生成測試報告

利用源表的TSP-Link接口或SCPI命令，將數據實時傳輸至PC端，通過LabTracer軟件生成包含環境參數、測量曲線與不確定度分析的完整報告。

六、常見故障排除

測量值波動大：檢查是否未啟用屏蔽或存在地線干擾，嘗試更換低噪聲電源線。

顯示“OL”（超量程）：確認量程設置是否正確，或使用更高量程檔位重新測試。

校準失效：定期使用吉時利校準套件（如Model 7002）進行內部校準，或聯系授權服務中心進行年度校準。

通過以上系統化操作流程，吉時利源表2600可實現從微歐姆至吉歐姆的寬范圍高精度電阻測量，滿足半導體晶圓測試、精密傳感器校準及電源模塊表征等嚴苛應用需求。合理配置儀器參數、優化測試環境與采用先進測量算法，可進一步提升測量精度至ppm級，為研發與質控環節提供可靠數據支撐。
