同惠LCR測試儀TH2851電感參數測量設置指南

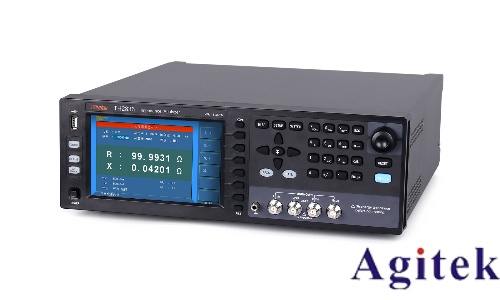

同惠LCR測試儀TH2851作為一款高精度阻抗分析儀器，在電子元件測試中廣泛應用。本文將詳細介紹如何使用該儀器測量電感參數，并解析關鍵設置要點與注意事項，幫助用戶獲得準確可靠的測試結果。

一、測試前準備與連接

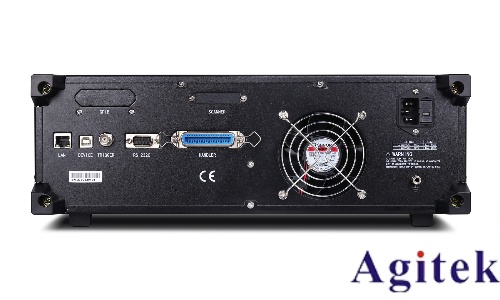

1. 環境校準與硬件連接

確保儀器預熱至少30分鐘，避免溫度漂移影響精度。

使用四端對（4T）測試夾具連接被測電感元件（DUT），降低接觸電阻至<0.1Ω，提升測量穩定性。檢查電源與接地線連接是否牢固，避免電磁干擾。

2. 系統校準與夾具配置

進入“System→Calibration”菜單，選擇“Full Calibration”，依次完成開路、短路及負載校準。

若使用特殊夾具（如TH26086），需按說明進行對應校準，確保系統補償精度。

二、關鍵參數設置與測量流程

1. 測量模式與參數配置

選擇“C-LCR”測量模式，根據應用場景設定測試頻率（如音頻選1kHz，射頻選10MHz）。

設置AC信號電平為0.1V~1V，避免過驅動導致非線性誤差；高頻測量時建議將平均次數設為10次，降低隨機噪聲影響。

2. 觸發測量與結果記錄

確認DUT連接無誤后，按“Start”鍵或點擊觸摸屏圖標觸發測量。

讀取顯示數值（如L=12.34mH±0.5%），并可通過USB/PC導出數據進一步分析。

三、高級功能與優化技巧

1. 動態特性分析（曲線掃描）

啟用“掃描模式”并設置頻率范圍（如100Hz~1MHz，點數≥100），實時繪制L-f曲線。

結合“軌跡對比”功能，分析曲線突變點（如接觸不良導致的阻抗跳變），評估元件穩定性。

2. 等效電路建模（ECA）

選擇“3元件模型”（R-L串聯），輸入實測參數自動擬合，解析寄生電阻與電感值，指導元件選型優化。

四、注意事項與故障排除

1. 接觸電阻優化

定期清潔鍍金觸點，測量前短暫按壓夾具消除機械接觸不穩定，避免接觸不良引入誤差。

2. 高頻干擾抑制

使用金屬屏蔽盒隔離外部電磁干擾，避免在強磁場環境中操作。

若測量值異常波動，檢查接地線、信號線連接是否松動，或重新進行系統校準。

通過合理配置測試參數、嚴格校準流程與注意事項，同惠LCR測試儀TH2851可高效完成電感參數測量。用戶需根據實際應用場景靈活調整設置，結合高級分析功能挖掘數據價值，確保測試過程精準可靠。掌握本文所述方法，將為元件研發與質量檢測提供有力支持。
