普源示波器MSO8000電流探頭選擇指南

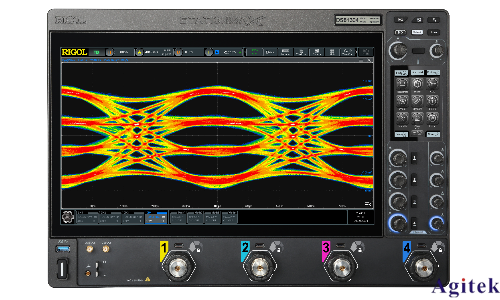

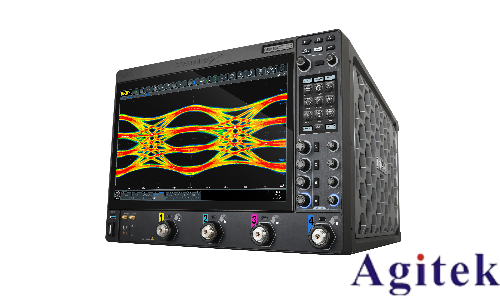

在電子設計與測試領域，普源示波器MSO8000憑借其高帶寬與多功能特性成為工程師的得力工具。然而，要實現精準的電流測量，選擇合適的電流探頭至關重要。本文結合技術原理與實踐經驗，從七個核心維度解析如何選擇適配MSO8000的電流探頭，確保測量結果的可靠性與效率。

一、電流類型與范圍：精準覆蓋被測信號

1.DC/AC信號兼容性

優先確認被測電流的類型（直流、交流或混合信號）。例如，PCA1030（50MHz帶寬，30A量程）適用于低頻AC/DC測量，而RP1004C（100MHz，30A）則兼顧高頻交流信號分析。若需測量瞬態脈沖或開關電源紋波，建議選擇帶寬≥信號頻率3倍的探頭。

2.量程匹配原則

避免“大馬拉小車”或過載風險。若待測電流峰值達70A，可選用RP1002C（100A DC峰值），但測量mA級小電流時，低量程探頭（如PCA2030的30A）能提升分辨率。需注意探頭的RMS電流值（如RP1002C為70ARMS），避免長時間過載損壞。

二、頻率響應與帶寬：還原信號真實波形

1.帶寬決定高頻細節捕捉能力

MSO8000自身帶寬達3GHz，但探頭帶寬需與之匹配。例如，測量100MHz開關電源需選用≥300MHz探頭（如PCA1150的10MHz可能失真），而電機驅動的高頻諧波分析則推薦RP1006C（2MHz，500A量程）。

2.上升時間校準

根據示波器與探頭的上升時間乘積公式（$T_{系統} = \sqrt{T_{示波器}^2 + T_{探頭}^2}$），若MSO8000的上升時間為350ps，搭配1GHz探頭（上升時間約350ps）可確保系統總上升時間≤500ps，滿足精密測量需求。

三、阻抗匹配與負載效應：降低測量誤差

1.輸入阻抗適配

MSO8000的50Ω輸入阻抗需搭配低容抗探頭。例如，有源探頭RP7150（1.5GHz，50Ω輸出）通過主動補償技術，將容性負載降至≤2pF，避免高頻信號衰減。無源探頭則需通過補償調節（如PCA1500的10MHz型號）實現阻抗匹配。

2.減小電路負載

在敏感電路測量中，優先選擇高輸入阻抗（如1MΩ）探頭，但需注意頻率限制。例如，PCA2030（100MHz，30A）在高頻時輸入阻抗隨頻率下降，此時需權衡負載效應與帶寬需求。

四、物理接口與安全特性：實用性與防護并重

1.連接方式選擇

夾式探頭（如RP1001C）適合快速調試，直插式探頭（PCA1500）適用于固定測試點。高壓場景（>600V）需選用帶絕緣保護的探頭，并確認BNC接口與示波器兼容。

2.消磁與過載保護

部分探頭（如泰克兼容型號）具備一鍵消磁功能，消除DC偏置誤差。過載指示燈（如RP1006C）可實時監測電流閾值，防止探頭損壞。

五、校準與驗證：確保測量精度

1.探頭系數校準

示波器設置中需正確輸入探頭衰減比（如10X、100X）。例如，使用RP1002C時，示波器通道應設置100mV/A增益，確保1A電流對應100mV顯示。

2.驗證方法

通過已知電流源（如函數發生器輸出）對比測量值，或使用標準電阻串聯法驗證誤差。例如，在10A輸入下，實測值偏差應≤±1%（高精度探頭指標）。

六、性價比與品牌適配：綜合選型策略

1.原裝與替代品權衡

普源原裝探頭（如RP系列）與示波器硬件深度匹配，但第三方品牌（如PinTech）的高性價比探頭（兼容BNC接口）亦可滿足常規需求。需驗證替代探頭的帶寬、負載效應參數是否達標。

2.長期維護成本

有源探頭（如RP7150）雖價格較高，但其頻響與穩定性優于無源探頭，適合高頻精密測量場景。

七、特殊場景擴展：定制化需求應對

1.功率分析需求

若需同步測量電壓與電流進行功率計算，推薦差分探頭組合（如RP7080與高壓探頭聯用），并確認示波器的數學運算功能支持。

2.高溫環境應用

工業設備測試中，選擇寬溫探頭（如PCA1150，-20℃至85℃工作范圍），避免因環境溫度導致測量漂移。

總結：選擇電流探頭需綜合電流類型、頻率、阻抗匹配及安全性等因素，結合MSO8000的技術參數進行適配。通過校準驗證與合理選型，可最大化示波器的測量性能，為電源設計、電機控制等場景提供精準數據支撐。
