矢量網絡分析儀如何進行時域分析

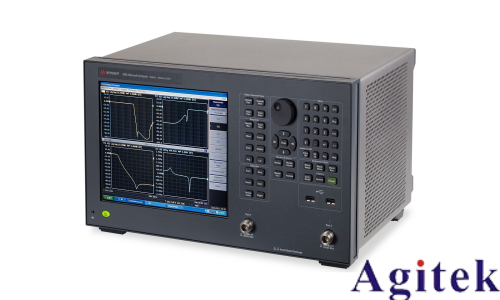

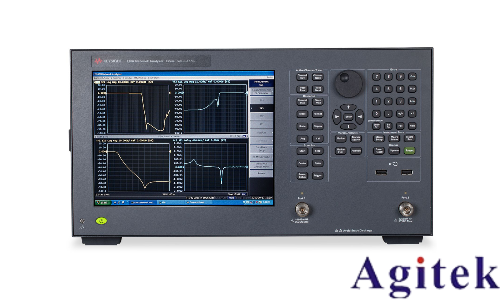

矢量網絡分析儀作為射頻與微波領域的核心測量工具，其頻域分析能力已廣泛應用于通信、雷達、天線設計等場景。然而，當面對復雜系統調試、故障定位或環境反射抑制等挑戰時，時域分析功能展現出獨特的優勢。通過將頻域數據轉化為時間-距離響應，工程師能夠直觀解析信號傳輸路徑中的反射、延時與損耗特性，實現從"黑箱測試"到"透明診斷"的跨越。

一、時域分析的物理基礎：傅里葉變換的橋梁作用

矢量網絡分析儀的時域功能建立在頻域-時域轉換的數學框架之上。當儀器完成頻域掃頻測量后，內部DSP單元通過逆傅里葉變換（IFFT）將S參數轉化為時間響應函數。這一過程將頻率域的復數阻抗映射為時域的脈沖響應或階躍響應，使得原本抽象的頻域數據轉化為直觀的時間波形。例如，在傳輸測量中，時域響應可清晰顯示各反射點的位置、幅度及時延信息，其物理意義等同于信號在傳輸線中的傳播軌跡。

二、時域分析的關鍵操作步驟

1.測量設置與校準：首先配置頻域參數（起始頻率、終止頻率、帶寬），完成全雙端口或四端口校準以消除系統誤差。隨后進入時域模式，設置時間窗口（對應測量距離）和分辨率（決定反射點辨識精度）。

2.時域變換與門控技術：通過"時域變換"功能將頻域數據轉換為時間響應，并利用"門控（Gating）"技術選擇性屏蔽環境反射或無用響應。例如，在天線增益測量中，可設置時間門濾除地面反射波，僅保留直射路徑信號。

3.結果解析：觀察時域波形中的峰值位置（對應反射點距離）與幅度（對應反射系數），結合光標測量功能提取上升時間、脈沖寬度等參數。高階儀器還可提供時域阻抗曲線，輔助分析傳輸線特性阻抗變化。

三、典型應用場景：從故障定位到系統優化

1.電纜與組件故障診斷：時域分析能夠精確定位同軸電纜中的開路、短路或阻抗突變點。例如，在880-930MHz頻段的天線調試中，通過時域波形可直觀識別各天線單元的反射貢獻，加速駐波比優化。

2.天線方向圖凈化：外場測試時，地面反射或周圍物體散射會污染方向圖數據。利用時域門控技術，可精確扣除延時反射信號，獲得純凈的遠場輻射特性。

3.復雜系統集成測試：在包含濾波器、功放、天線陣列的系統中，時域分析可分離各組件的傳輸響應，識別級聯系統中的瓶頸環節。例如，通過設置多級時間門，可逐段分析信號在多跳系統中的損耗與延時。

隨著5G毫米波、衛星通信等高頻系統的普及，矢量網絡分析儀的時域功能正成為解決環境耦合、高速信號完整性問題的關鍵工具。從物理層信號傳播特性的可視化，到時域門控技術的靈活應用，這一技術體系不僅提升了測量精度，更為工程師提供了理解復雜電磁環境的全新維度。
