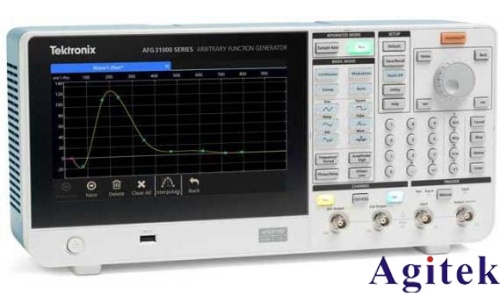

泰克AFG31000信號發生器在AM/FM/PM調制應用中的技術解析

在通信、電子測試與科研領域，信號發生器作為基礎測試設備，其調制功能直接影響測試精度與效率。泰克AFG31000系列任意波函數發生器憑借其強大的調制能力、高精度輸出及智能操作界面，在調幅（AM）、調頻（FM）、調相（PM）等調制場景中展現出顯著優勢。本文將深入探討其技術特點及應用實踐。

一、核心技術特性：調制功能的硬件支撐

AFG31000內置了高性能調制模塊，支持AM、FM、PM及FSK、PWM等多種調制模式。其核心參數為調制應用提供了堅實保障：

1. 寬頻覆蓋與高精度：頻率范圍覆蓋25MHz至250MHz，采樣率高達2GSa/s，14位垂直分辨率確保調制信號的細節還原；

2. 靈活波形生成：內置波形庫包含標準調制波形，同時支持128M點任意波形內存及ArbBuilder工具，可實時編輯或導入第三方波形數據；

3. 智能監測與校準：內置實時波形監測功能，配合InstaView技術可消除阻抗不匹配導致的波形失真，保障調制信號的穩定性。

二、AM調制：模擬信號傳輸與測試的核心工具

調幅（AM）通過載波幅度變化傳遞信息，廣泛應用于廣播、通信系統測試及模擬電路驗證中。AFG31000在AM應用中的優勢體現在：

1. 高精度調制深度控制：支持0~120%的調制深度調節，滿足不同場景需求；

2. 頻率響應測試優化：結合其頻率捷變特性，可快速生成階梯頻率的AM信號，用于濾波器、放大器的頻響分析；

3. 噪聲抑制：低本底噪聲（< -80dBc）確保調制信號純凈，避免干擾測試結果。

典型案例：在音頻設備測試中，通過生成特定頻段的AM信號，可評估功放的失真度與動態響應。

三、FM調制：無線通信與射頻系統的理想選擇

調頻（FM）通過載波頻率偏移傳遞信息，常見于無線通信、雷達及射頻器件測試。AFG31000的FM調制能力突出表現為：

1. 寬頻偏范圍：支持高達±100MHz的頻偏調節，覆蓋常規通信頻段；

2. 快速頻率切換：采用可變采樣率技術，實現頻率的無縫切換，模擬實際通信中的跳頻信號；

3. 低相位噪聲與抖動：典型相位噪聲<-110dBc/Hz@10kHz偏移，保障調制信號的相位穩定性。

應用場景：在藍牙、Wi-Fi模塊測試中，通過生成FM調制信號，可驗證接收機的靈敏度與解調性能。

四、PM調制：精密相位控制與復雜信號仿真

調相（PM）通過載波相位偏移傳遞信息，常用于雷達系統、相位調制通信及高級研究場景。AFG31000的PM調制功能具備以下特點：

1. 高分辨率相位調制：支持0.01°的相位分辨率，滿足高精度相位控制需求；

2. 多步序列調制：通過256步波形序列，可構建復雜的相位變化序列，模擬真實世界中的相位調制信號；

3. IQ調制支持：結合可變采樣率技術，實現I/Q信號的同步調制，適用于數字通信系統的基帶測試。

典型應用：在雷達目標模擬中，通過生成相位編碼的PM信號，測試接收機的相位檢測與跟蹤能力。

五、操作便捷性與擴展能力

AFG31000的9英寸觸摸屏與直觀的用戶界面大幅降低了調制信號設置的復雜度。同時，其內置的非易失性存儲及編程接口支持自動化測試，可通過SCPI命令實現遠程控制。此外，設備兼容泰克示波器的波形導入功能，可直接復現真實場景中的調制信號，提升測試效率。

泰克AFG31000信號發生器憑借其卓越的調制性能、靈活的波形生成能力及智能化設計，在AM/FM/PM調制應用中展現出顯著技術優勢。無論是通信系統測試、模擬電路驗證，還是高級科研場景，該設備均可為工程師提供精準、高效的信號解決方案，助力測試與研發工作高效推進。
