普源DG1022Z信號發生器正弦波頻率調節指南

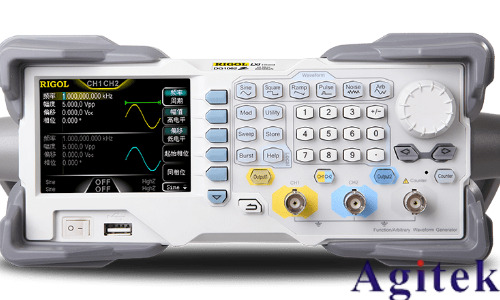

普源DG1022Z信號發生器作為一款高性能的雙通道波形發生器，可靈活輸出正弦波、方波、三角波等多種波形，廣泛應用于電子測試、科研實驗及教學場景。本文將詳細介紹如何通過該設備生成并調節正弦波的頻率，幫助用戶高效完成信號調試任務。

一、設備連接與基礎設置

1. 開機與連接

確認設備電源連接正常后，按下電源鍵啟動。

使用BNC線纜將信號輸出端口（CH1或CH2）與示波器或其他測試設備連接，以便實時監測波形參數。

2. 選擇波形類型

通過旋鈕或方向鍵進入主菜單，選中“波形類型”選項，切換至“正弦波（Sine）”模式。此時設備默認輸出正弦波形。

二、頻率調節步驟

1. 進入頻率設置界面

在主菜單中找到“參數設置”或“頻率設置”選項，進入頻率調節子菜單。

2. 設定目標頻率

通過旋鈕或數字鍵盤輸入目標頻率值（范圍：2mHz至25MHz）。

若需更高精度，可啟用“微調模式”，通過旋鈕進行連續調節。

3. 驗證頻率輸出

將示波器探頭連接至信號發生器輸出端，觀察波形頻率是否與設定值一致。

可通過示波器的頻率測量功能或DG1022Z內置的7位頻率計（測量范圍100mHz至200MHz）進行驗證。

4. 參數聯動調整

如需同步調節幅度、偏移量或相位，可在參數菜單中進一步設置。例如，調整“幅度”可控制正弦波峰峰值，調整“相位”可改變波形起始位置。

三、高級功能與注意事項

1. 掃頻功能應用

若需生成頻率連續變化的信號，可啟用“掃頻輸出”模式，設置起始頻率、終止頻率及掃描時間（1ms至500s），實現線性或?qū)?shù)掃頻。

2. 存儲與調用預設

調節完成后，通過“存儲”功能將參數保存至非易失性存儲器，方便后續調用。

3. 關鍵注意事項

確保輸入信號幅度不超過設備允許范圍（±5Vdc），避免損壞輸出電路。

在高頻調節時，建議關閉“高頻抑制”功能以獲得更準確輸出。

定期使用校準工具對設備進行校準，確保頻率精度。

通過以上步驟，用戶可快速掌握DG1022Z正弦波頻率的調節方法。該設備憑借其寬頻帶覆蓋、高精度輸出及豐富的調制功能，可滿足復雜信號仿真與測試需求。在實際操作中，結合示波器監測與參數聯動調整，用戶能夠靈活生成符合實驗或工程要求的正弦波信號。
