DS70000系列頻譜分析功能高性能射頻測試實測

在射頻信號測試領域，頻譜分析是揭示信號本質的關鍵手段。RIGOL DS70000系列數字示波器憑借其卓越的頻譜分析功能，為工程師提供了從信號捕獲到深度分析的完整解決方案。本文通過實測案例，展示DS70000在頻譜分析中的性能表現與應用價值。

一、測試環境與設備配置

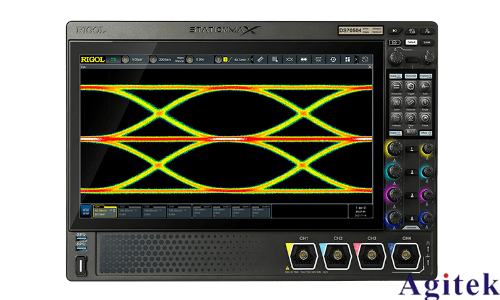

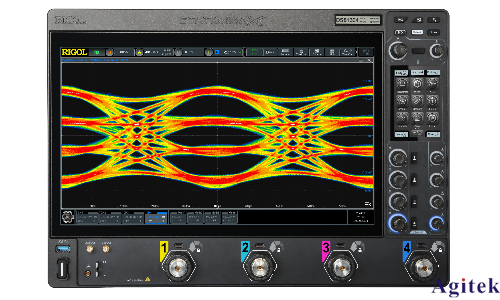

本次實測采用DS70000系列示波器，其最大5GHz帶寬與20GSa/s采樣率保證了高頻信號的精準捕獲。搭配EMI預兼容測試夾具及差分探頭，測試對象為某通信模塊發射的射頻信號。測試前需通過示波器界面設置中心頻率、掃寬、分辨率帶寬（RBW）等參數，并啟用實時頻譜分析（RTSA）功能。

二、實時頻譜分析：動態信號的“捕手”

DS70000的RTSA功能每秒可執行上萬次FFT運算，實時呈現頻譜變化。實測中，通過輸入掃頻信號，頻譜窗口迅速捕捉到信號頻率隨時間的變化軌跡。其低至100Hz的RBW分辨率清晰分辨出相鄰信號，配合峰值列表功能，自動標記信號峰值頻率與功率，為干擾排查提供直觀依據。

三、EMI預一致性測試：合規性驗證的利器

DS70000內置的EMI預測試軟件支持CISPR標準模板，可一鍵生成EMI預兼容報告。測試中，通過設置準峰值檢波器與6dB EMI濾波器，系統自動分析信號是否符合電磁兼容規范。實測結果顯示，DS70000能準確識別信號中的傳導干擾成分，為產品設計優化提供數據支撐。

四、調制信號分析：解碼深層信息

針對2FSK等調制信號，DS70000可通過SSC-DSA功能擴展實現解調分析。實測中，輸入帶有頻偏的2FSK信號后，示波器自動提取中心頻率、功率偏移等參數，并通過頻譜圖與解調波形同步顯示，幫助工程師快速定位調制異常。

五、實測結論與優勢總結

DS70000系列憑借硬件加速的頻譜處理能力，實現了從常規頻譜分析到復雜調制解調的全面覆蓋。其低噪聲本底、高分辨率帶寬與實時處理能力，顯著提升了射頻測試效率。尤其在動態信號捕獲、EMI預測試及調制分析場景中，DS70000展現出超越傳統頻譜儀的競爭力，成為射頻研發與生產測試環節的可靠工具。

通過本次實測，DS70000系列頻譜分析功能的高性能與易用性得到充分驗證。未來，在5G通信、物聯網等射頻技術密集領域，該設備有望為工程師攻克更多技術難題提供有力支持。
