是德示波器自動化測試SCPI命令控制指南

是德示波器通過標準命令接口SCPI（Standard Commands for Programmable Instruments）實現自動化控制，為測試系統集成與高效調試提供強大支持。本文結合其核心功能與典型應用場景，介紹SCPI命令的基本結構、常用操作及優化技巧。

一、SCPI命令基礎與結構

SCPI命令采用樹狀分層結構，例如“MEASURE:VOLTAGE:DC?”用于查詢直流電壓，通過冒號分隔層級。支持縮寫（如“MEAS:VOLT:DC?”），可串聯多條命令（用“;”分隔），如“:TRIG:MODE NORM; :ACQ:TYPE PEAK”同時設置觸發模式和采樣類型。參數需按規范格式輸入，如設置波特率“SYST:COMM:SER:BAUD 2400”。

二、關鍵控制功能與示例

1. 通道與觸發配置

打開通道顯示：`MENU:CHANnel CH1,ON`

設置觸發位置居中：`MENU:HALF:TRIGpos CH1`

自動配置最佳顯示：`MENU:AUTO`（一鍵優化垂直檔位、觸發電平等）。

2. 采樣與測量控制

切換采樣模式（如均值采樣）：`ACQuire:TYPE MEAN`

設置平均次數：`ACQuire:MEAN 64`（2的整數冪次）

實時測量參數：?jiǎn)⒂米詣?dòng)測量`MEASure:AUTO ON`，查詢電壓峰值`MEAS:VOLT:PEAK?`。

3. 高級功能與調試

諧波分析：結合頻譜分析命令（如`DISPlay:WINDow FFT`）與測量功能，快速定位信號畸變。

滾動模式控制：?jiǎn)⒂脤?shí)時波形滾動`ACQ:MODE ROLL`，調整滾動速度`HORI:SCAL 500ms/DIV`，適用于低頻信號監測。

三、自動化測試優化與注意事項

1. 遠程控制與腳本編寫

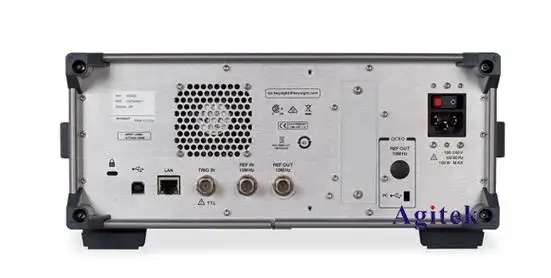

通過LAN或USB接口，使用SCPI命令配合Python、LabVIEW等工具實現自動化測試流程。例如，腳本中可嵌入連續命令流完成配置、數據采集與存儲：

2. 調試技巧與穩定性保障

確保儀器校準與固件更新，避免測量誤差。

針對高頻信號優化觸發靈敏度，避免誤觸發。

使用錯誤查詢命令（如`*ESR?`）實時監控儀器狀態，提高系統可靠性。

四、典型應用場景示例

電源紋波測試：配置滾動模式+頻譜分析，快速捕捉瞬態干擾。

通信信號解碼：結合示波器XY模式與SCPI觸發控制，分析I/Q信號相位關系。

通過掌握SCPI命令體系與是德示波器的特性化控制方法，用戶可高效構建自動化測試系統，實現從基礎參數測量到復雜信號分析的全面覆蓋，顯著提升測試效率與精度。
