泰克示波器FFT功能詳解

在電子信號分析中，頻譜分析是揭示信號本質的重要手段。泰克示波器的FFT（快速傅里葉變換）功能，將時域信號轉化為頻域信息，為工程師提供了洞察信號頻率成分的“透視鏡”。本文將深入解析泰克示波器FFT功能的原理、設置方法及典型應用場景，助力高效使用這一強大工具。

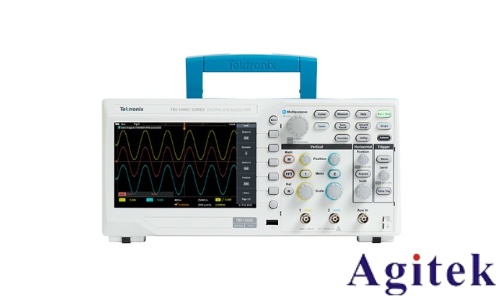

一、理解FFT：信號分析的“數學顯微鏡”

傅里葉變換的核心思想是：任何復雜信號均可分解為不同頻率的正弦波疊加。泰克示波器的FFT功能通過算法將時域波形數據轉換為頻域圖譜，直觀呈現信號中各頻率分量的幅度與相位。這一技術廣泛應用于噪聲分析、諧波檢測、振動診斷等領域。例如，通過頻譜圖可快速識別電源紋波中的高頻噪聲成分，或分析機械振動信號中的故障頻率。

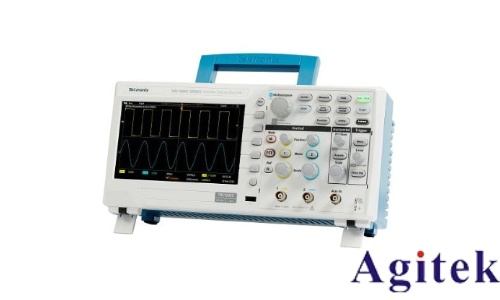

二、泰克示波器FFT設置步驟

1.啟用FFT功能：通過示波器菜單進入“數學”選項，選擇“FFT”功能開啟。

2.配置關鍵參數：

    采樣率與記錄長度：采樣率需滿足奈奎斯特定理（至少為信號最高頻率的2倍），記錄長度影響頻譜分辨率。

    窗口類型選擇：泰克示波器提供矩形窗、漢寧窗等選項，漢寧窗可減少頻譜泄漏，適合瞬態信號分析。

    平均次數設置：通過多次測量平均降低隨機噪聲，提升頻譜精度。

3.頻譜圖分析：調整水平時基（頻率范圍）與垂直刻度（幅度單位），利用光標測量特定頻率點的幅度與相位。

三、實戰應用與注意事項

1.電源紋波測試：通過FFT分析開關電源中的高頻噪聲，優化濾波設計。

2.通信信號解調：觀測調制信號的頻譜特征，判斷信號質量與失真程度。

3.避免混疊與泄漏：

設置合適的采樣率防止高頻信號混疊至低頻段。

選擇合適的窗口函數（如Hanning窗）減少頻譜泄漏，尤其適用于非周期信號分析。

4.探頭衰減比的影響：測量小信號時優先選擇低衰減比探頭（如1:1），避免示波器噪聲放大影響頻譜精度。

四、泰克示波器的FFT技術優勢

高性能硬件支持：高達10 GS/s的采樣率與100 M點記錄長度，確保高頻信號捕捉與精細頻譜分析。

智能算法優化：內置先進FFT算法與抗混疊濾波，降低計算誤差。

可視化交互界面：一鍵式操作與頻譜圖實時顯示，大幅提升分析效率。

泰克示波器的FFT功能不僅是信號分析的利器，更是故障診斷與產品研發中不可或缺的工具。通過掌握其原理與配置技巧，工程師可更精準地定位問題根源，推動技術創新與效率提升。
