LCR測試自動化從硬件控制到數據批處理

LCR（電感、電容和電阻）測試是電子工程和制造中的重要環節，廣泛應用于組件特性評估、質量控制和故障分析等方面。隨著自動化技術的發展，實現LCR測試的自動化不僅提高了測試效率，也提升了數據準確性和一致性。本文將探討如何實現LCR測試從硬件控制到數據批處理的自動化，涵蓋自動化測試臺架的搭建、控制軟件的開發以及數據處理分析的策略。

1. 自動化測試臺架的搭建

自動化測試的第一步是搭建一個穩定的測試臺架，確保測試過程的可靠性和重復性。

1.1 硬件選擇

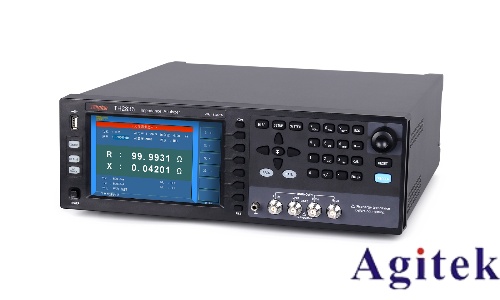

選擇合適的LCR測試儀器是關鍵。市場上有多款LCR表具有自動測試功能，如Keysight 4284A、Rohde & Schwarz ZNx等。選擇時需考慮以下關鍵因素：

測量范圍：確保儀器能夠覆蓋被測元件的特性范圍。

精度：選擇具有高測量精度的設備，以提高測試結果的可靠性。

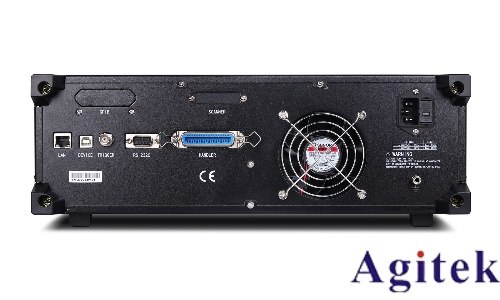

接口兼容性：大多數現代LCR測試儀器都支持USB、GPIB或LAN接口，便于與計算機或控制器連接。

1.2 機械結構設計

構建測試臺架的機械部分，例如自動進給裝置、夾具和成品測試架，以保證LCR元件放置的準確性。

自動進給系統：設計一個能夠自動送料的系統，可以是機械手臂或電動推送裝置。

支持夾具：設計合適的夾具，確保LCR元件在測試過程中穩定不動，避免因移動造成數據誤差。

 2. 控制軟件開發

測試硬件搭建完成后，下一步是開發控制軟件，實現對LCR測試儀器的自動化控制和數據采集。

2.1 軟件語言選擇

選擇合適的編程語言，常用的有Python、LabVIEW和C++，這些語言都能夠與測試儀器進行良好的通信。

2.2 與儀器通訊

通過相應的接口庫（如PyVISA、NI-VISA等）與LCR測試儀器建立通訊，可以通過簡單的命令集控制測試過程。

連接設置：建立與測試儀器的通信，包括指定接口、波特率等。

命令控制：編寫代碼，通過VISA命令控制LCR測試儀器的啟動、測量模式和參數設置。

2.3 測試流程自動化

在控制軟件中實現以下自動化功能：

1. 自動參數設置：根據元件類型、規格自動調整測試參數，如頻率、測試電流等。

2. 自動測試過程：編寫測試過程控制邏輯，包括開始、測量、記錄結果及結束。

3. 異常處理：設定異常情況處理機制，如連接故障、測量超限等，以確保自動化測試過程的安全性。

3. 數據批處理與分析

數據采集完成后，自動化測試的核心是對數據進行有效的批處理和分析，以形成報告和決策支持。

3.1 數據的保存與管理

測試結果應以結構化的形式保存，如CSV、Excel或數據庫。在控制軟件中實現數據的自動保存。

選擇文件格式：根據實際需求選擇合適的文件格式，以便后續讀取和分析。

數據管理：考慮將數據存入數據庫，便于后續檢索和長期存儲。

3.2 數據批處理

采用批處理工具或分析工序進行數據處理。這可以通過編程語言如Python和MATLAB實現：

1. 數據整理：對原始數據進行整理，包括去重、過濾異常值和標準化處理。

2. 統計分析：計算均值、方差、標準差等統計參數，并繪制數據可視化圖表（如散點圖、直方圖）。

3. 合格率與趨勢分析：根據測試結果生成合格率報告，并分析元件特性隨時間的變化趨勢。

3.3 生成報告

通過數據處理結果自動生成測試報告，報告應包含測試參數、測量結果和分析總結。
