普源DS6000系列分段存儲深度優化方案

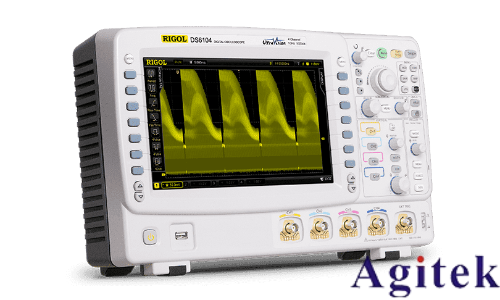

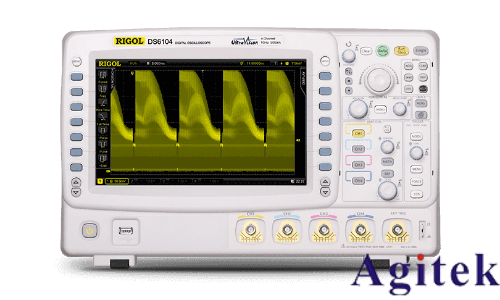

普源DS6000系列示波器以其高精度和強大的功能, 為電子工程師提供了出色的信號捕獲與分析能力。其分段存儲（Segmented Memory）功能設計使用戶能夠在處理復雜信號時高效地管理存儲資源，從而提高測試的靈活性與準確性。然而，在實際應用中，如何有效配置和優化分段存儲深度，以獲得最佳性能，仍然是一個普遍關注的話題。本文將深入探討DS6000系列示波器的分段存儲深度優化方案，包括存儲結構分析、優化策略及應用實例，以幫助用戶更好地利用該技術。

1. 理解分段存儲的概念

分段存儲是一種管理存儲資源的技術，通過將波形數據劃分為多個獨立的段，設備可以在不同事件發生時僅存儲感興趣的部分，避免無用數據的占用，從而有效節約存儲空間。這一功能尤其適合在復雜信號分析、異常事件捕獲以及數據稀疏的應用場景下使用。

1.1 工作原理

DS6000系列示波器的分段存儲功能工作原理為：用戶設定觸發條件，示波器在滿足觸發條件時開始存儲信號數據，每個段可以獨立配置存儲深度。這樣，在整個測試過程中，用戶能夠有效控制需要捕獲的數據量，從而提升存儲的利用效率。

2. 分段存儲的優勢

使用分段存儲的主要優勢包括：

節省存儲空間：只存儲必要的數據段，減少無關數據的保存。

提高捕獲事件的精度：可以在快節奏的信號中捕獲瞬態信號，而不遺漏重要的波形特征。

靈活的數據分析：更易于對特定事件進行獨立剖析，特別適合需要反復分析相同事件的應用場景。

3. 優化存儲深度的策略

雖然DS6000系列示波器的分段存儲功能已設計得相對高效，但通過以下策略，用戶可以進一步優化存儲深度，以便更好地滿足實際測試需求。

3.1 確定適當的觸發條件

合理設置觸發條件是優化分段存儲的第一步。根據實驗需求明確哪些信號是必須捕捉的，盡量利用復雜觸發（如邏輯觸發、脈寬觸發等）定位到感興趣的信號段，而減少整體波形存儲。例如，若關注周期性信號的某個特征，可以設定觸發條件，僅在該特征出現時存儲數據。

3.2 配置合適的存儲深度

DS6000系列示波器提供了靈活的存儲深度配置，用戶可根據實際測試需要選擇合適的存儲深度。在捕捉快速變化信號時，適當增加存儲深度可以確保波形完整性；而在噪聲較小或低頻信號分析時，則可減小存儲深度，節省存儲空間。

3.3 利用分段存儲管理功能

DS6000系列具有強大的分段存儲管理功能，用戶可以設置每個段的數量及深度。在連續工作中，可依據數據分析需求動態調整每段的使用，使得重要的高頻段數據擁有更多的存儲，而無關段數據則可適當減少。例如，若在長時間測試中分析頻繁出現的突發信號，可以增加突發信號段的存儲深度，而將常規信號段存儲深度減少。

3.4 定期清理和復用存儲

為了優化存儲利用率，用戶應定期清理不再需要的存儲段?？赏ㄟ^示波器的軟件界面快速認定不必要的舊數據，并釋放存儲空間。此外，在測試結束后，靈活使用分段保存的功能，重新配置存儲，以便下一次測試中充分利用。

4. 實際應用案例

以高速數字信號調試為例。在測試過程中，工程師可以利用分段存儲捕捉快速的突發信號和快速上升沿，同時保持對周期信號的監測。在最初的測試設置中，利用觸發條件堅持在高頻信號波形上，利用更大的存儲深度記錄下信號的每個關鍵特征；在后續的測試中，則可以條件調整，減少一些冗余的數據存儲，以便更清晰地分析特定信號特性。

普源DS6000系列示波器的分段存儲深度優化，不僅提升了存儲效率，同時確保了信號捕獲的精確性與完整性。通過合理設置觸發條件、優化存儲深度、細化分段管理和定期清理存儲，用戶能夠在各種復雜應用場景中最大化利用示波器的性能。這一優化方案不僅能夠提高日常測試的工作效率，而且能夠為產品的研發與故障排除提供更為明確的數據支持。掌握這些技巧，對于所有工程師與測試人員來說，無疑是提升自身能力的利器。
