普源DS6000系列示波器分段存儲深度優化方案

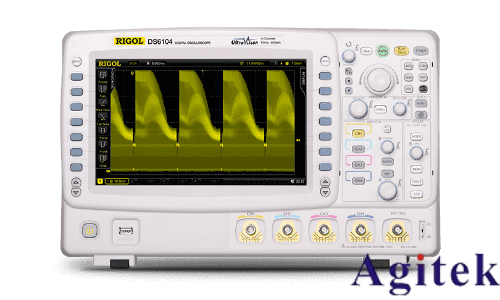

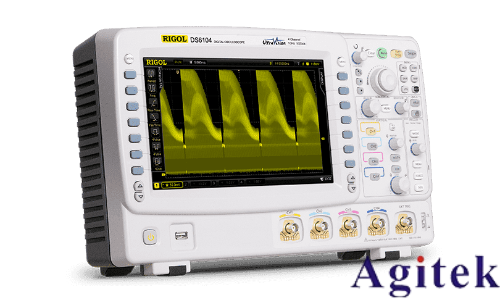

普源DS6000系列示波器憑借其高帶寬、高采樣率以及豐富的分析功能，在電子測試測量領域得到廣泛應用。分段存儲功能允許示波器將存儲器劃分為多個段，每個段存儲一次觸發事件前后的一段時間內的數據，從而在有限的存儲深度下捕獲更多感興趣的事件。然而，不合理的參數設置可能導致存儲深度浪費，關鍵信號丟失，甚至影響分析結果。

DS6000系列示波器分段存儲原理

DS6000系列示波器的分段存儲功能主要涉及以下幾個關鍵參數：

段數：將存儲器劃分成的段數。

段長度：每個段存儲的數據長度，決定了每次觸發事件前后記錄的時間范圍。

觸發條件：觸發示波器進行數據采集的事件，可以是邊沿觸發、脈寬觸發、視頻觸發等。

死區時間：示波器完成一次數據采集后，到下一次觸發事件發生前的時間間隔，在此期間示波器不進行數據采集。

分段存儲的工作原理是：當示波器檢測到滿足觸發條件的事件時，開始將該事件前后一段時間內的數據存儲到一個段中。然后，示波器進入死區時間，等待下一次觸發事件。重復此過程，直到所有段都被填滿或停止采集。

分段存儲深度優化方案

1.根據信號特性選擇合適的段數和段長度

脈沖信號：對于周期性出現的脈沖信號，可以根據脈沖寬度和脈沖間隔來設置段長度和段數。如果脈沖間隔遠大于脈沖寬度，則可以設置較短的段長度和較多的段數，以提高存儲效率。

突發信號：對于隨機出現的突發信號，可以設置較長的段長度，以確保捕獲完整的突發信號。同時，需要根據突發信號的出現頻率來設置段數。

復雜信號：對于復雜的信號，需要根據具體情況進行分析，權衡段長度和段數之間的關系。可以先進行初步測試，觀察信號的特性，然后逐步調整參數，以達到最佳效果。

2.優化觸發設置

選擇合適的觸發類型：根據信號的特點選擇合適的觸發類型，如邊沿觸發、脈寬觸發、視頻觸發等。

調整觸發電平：調整觸發電平，確保示波器能夠準確地檢測到觸發事件。

使用觸發延遲：使用觸發延遲功能，可以控制示波器在觸發事件發生后的指定時間開始采集數據，從而捕獲感興趣的信號部分。

3.減少死區時間

優化硬件設計：普源DS6000系列示波器在硬件設計上已經盡可能地減少了死區時間。

簡化采集設置：避免使用復雜的采集設置，如過高的采樣率和過多的通道，可以減少死區時間。

4.利用高級分析功能

FFT分析：利用示波器的FFT分析功能，可以對分段存儲的數據進行頻譜分析，提取信號的頻率成分。

模板測試：利用示波器的模板測試功能，可以對分段存儲的數據進行一致性分析，檢測信號的異常變化。

歷史模式：利用示波器的歷史模式功能，可以回放分段存儲的數據，進行詳細的分析和測量。

案例分析

假設需要捕獲一個周期性出現的窄脈沖信號，脈沖寬度為10ns，脈沖間隔為100μs。如果使用常規的采集模式，需要設置較長的記錄長度才能捕獲多個脈沖，導致存儲深度浪費。

使用分段存儲功能，可以設置段長度為1μs，段數為1000。這樣，每個段可以捕獲一個脈沖，并且可以記錄1000個脈沖，大大提高了存儲效率。

注意事項

在使用分段存儲功能時，需要注意示波器的存儲深度限制，避免設置過多的段數或過長的段長度，導致存儲溢出。

在進行數據分析時，需要注意分段存儲帶來的時間間隔，避免對信號的連續性產生誤判。

建議在使用分段存儲功能前，仔細閱讀示波器的用戶手冊，了解其詳細的功能和使用方法。

普源DS6000系列示波器的分段存儲功能為用戶提供了強大的信號捕獲能力。通過合理配置分段存儲參數，優化觸發設置，減少死區時間，以及利用高級分析功能，可以充分發揮其性能優勢，提高測試效率。希望本文提供的優化方案能夠幫助用戶更好地使用DS6000系列示波器。
