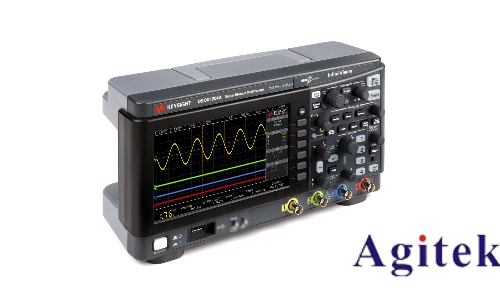

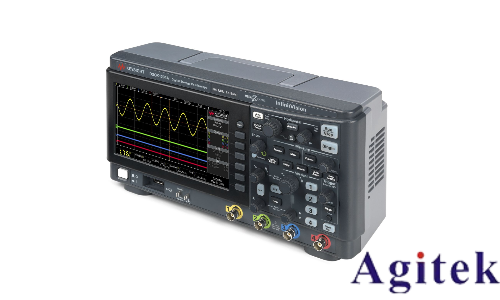

是德DSOX1204A示波器快速捕捉與調試信號

在電子研發、通信測試和自動化調試中，示波器是工程師不可或缺的“眼睛”。是德DSOX1204A示波器憑借其高帶寬、多通道及智能分析功能，能大幅提升信號捕獲與調試效率。以下是快速掌握其核心操作的實用技巧。

一、硬件連接與基礎設置：快速上手的關鍵

1. 正確連接信號源：使用匹配的探頭（如高壓差分探頭）接入待測信號，注意探頭衰減系數設置，避免信號失真。

2. 優化顯示參數：通過調整垂直靈敏度（Volts/div）和水平時基（Time/div），確保波形完整顯示于屏幕中央。例如，觀察低頻信號時增大時基，高頻信號則縮小。

3. 觸發精準定位：利用邊緣觸發（如上升沿/下降沿）鎖定目標信號，復雜場景可啟用序列觸發或視頻觸發，快速捕獲異常信號（如毛刺、瞬態脈沖）。

二、高級功能：深入信號特性分析

1. 頻譜分析定位干擾：啟用FFT功能將時域信號轉為頻域，直觀識別諧波、噪聲頻率。例如，電源紋波測試中，可通過頻譜圖快速定位EMI干擾源。

2. 協議解碼加速調試：針對I2C、SPI、UART等嵌入式通信信號，啟用自動解碼功能，實時顯示數據幀結構，輔助排查通信錯誤。

3. 分段內存優化采集：DSOX1204A支持50段分段存儲，適用于脈沖激光、雷達信號等場景。通過設置觸發條件僅捕獲關鍵信號段，減少無效數據存儲。

三、效率提升工具：自動化與可視化

1. 腳本自動化測試：通過LAN/GPIB接口或內置腳本功能，批量執行測量任務并導出數據至Excel/MATLAB，減少人工操作。

2. 模板測試快速驗證：預設合格波形模板，示波器自動比對測試結果并生成報告，適用于生產線批量測試。

3. 數學運算輔助分析：利用示波器的加減乘除、積分微分運算功能，實時分析信號間關聯特性（如功率、相位差）。

四、調試實戰技巧

應對高頻信號：啟用示波器的帶寬限制功能（如20MHz），濾除高頻噪聲干擾，提升測量精度。

電源紋波測試：選擇AC RMS測量模式，結合峰峰值分析，快速評估電源穩定性。

快速歸檔與共享：通過PathWave BenchVue軟件一鍵導出屏幕截圖和測量數據，便于團隊協作與后續分析。

通過合理配置硬件參數、靈活運用高級分析功能，DSOX1204A示波器不僅能快速捕獲信號，更能深入挖掘信號特征，為工程師提供精準的調試依據。掌握以上技巧，可顯著提升測試效率，應對復雜場景挑戰。
